一、應用范圍 ???????
濟南思明特管材靜液壓試驗機主要用于以下零部件的出廠檢測：塑料管材及復合管材長期耐壓和瞬間爆破試驗的檢測設備，本產品符合ISO1167、GB/T6111《流體輸送用熱塑性塑料管材耐內壓試驗方法》，及相關材料所適用的標準。可以適用PVC、PE、PPR、ABS等及復合材料的內壓力檢測。也適用于鋼管、工程液壓管、石油管及汽車壓力管等各種流體輸送用管材的長期耐內壓試驗及液壓瞬時爆破試驗，以及管材管件熱穩定性能、管材耐慢速裂紋增長、管材管件系統適應性等試驗中的壓力測試。
試驗標準
GB/T6111—2003《流體輸送用熱塑性塑料管材耐內壓試驗方法》
GB/T15560—1995《流體輸送用塑料管材液壓瞬時爆破耐壓試驗方法》
GB/T13663—2000??《給水用聚乙烯PE管材》
GB/T15558.1—2003《燃氣埋地用聚乙烯PE管材》
GB/T18993.1—2003《冷熱水用氯化聚氯乙烯管道系統》
GB/T18993.2—2003《冷熱水用氯化聚氯乙烯管道系統》
GB/T18992.1—2003《冷熱水用氯化聚氯乙烯管道系統管件》
GB/T18997.1—2003《鋁塑復合壓力管鋁管搭接焊式鋁塑管》
GB/T18997.2—2003《鋁塑復合壓力管鋁管對接焊式鋁塑管》
二、控制系統
控制系統由上位機和下位機上下兩級控制系統組成，上位機主要完成圖形處理、數據處理、數據管理，用獨立的控制單元，真正實現了模塊化控制。下位機根據上位機的指令控制水壓系統實現目標壓力，能夠精確控制壓力的精度，保壓效果好，實時自動補壓，并具有斷電自動保存、通電后繼續試驗的功能，確保試驗的連續性。
三、設備特點
1、配備思明特氣體驅動自動增壓泵，可輕松實現輸出壓力任意可調、可控。
2、技術先進，結構設計合理。具有體積小、重量輕、外型美觀大方的特點。
3、所有承壓零件都采用國際知名品牌的標準零件，無任何焊接連接，方便拆卸，安全系數高，壽命長、便于維護。
4、手動控制，plc控制及計算機控制方式可以任意選擇。
1、驅動氣壓范圍：0.1-0.69 Mpa；且輸出壓力和驅動氣壓成正比。
2、耗氣量：1Nm3/min
3、壓力測試范圍：0—10Mpa，根據客戶實際需求，選擇相對應的壓力。
4、工作介質：水、液壓油、乳化液?！?/SPAN>
5、可根據客戶需求選擇電腦控制，顯示壓力曲線，打印報告，保存數據到excel表格。
五、型號選擇
產品名稱 |
管材靜液壓試驗機 |
產品型號 |
SUP_BPXT
|
基本原理 |
根據管材的不同壓力，高壓泵產生高壓液體，經過壓力控制系統，由高壓軟管輸送給試樣中，進行管材的長時間靜液壓試驗和爆破。 |
性能參數 |
試驗壓力 |
0~10MPa（壓力可選） |
控壓精度 |
試驗壓力值上限的+2％，下限的-1％ |
壓力值分辨率 |
0.01MPa |
壓力傳感器 |
試驗壓力采樣頻率1秒 |
試驗介質 |
水或液壓油 |
壓力控制方式 |
數顯控制或計算機控制 |
操作方式 |
手動控制 ，電腦控制 |
試樣數量 |
1路控制試驗壓力和試驗時間 （路數可選） |
控溫精度 |
平均差±1℃，偏差±2℃ |
試樣安裝方式 |

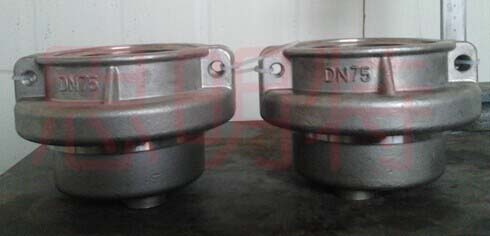

配置有工裝夾具 |
結構組成 |
動力系統，循環系統，壓力控制系統，工件安裝裝置，手動控制 ，電腦控制 |
適用范圍 |
塑料管材 |
相關產品：
汽車管材油壓爆破試驗機試驗壓力0~280Mpa，主要用于各種汽車管材高壓力280Mpa的耐壓，爆破試驗。可采用計算機控制，實時顯示壓力曲線，試驗壓力，試驗時間等參數，可在范圍內對其任意調整，達到設定的參數值自動停機并報警。本試驗機使用壓縮空氣作為動力源，輸出壓力與驅動氣源成比例，達到高壓力時，輸出流量為零，無需另外溢流。
更多詳情請點擊：汽車管材油壓爆破試驗機
自動控制靜水壓試驗系統滿足SY/T127-2002《井口裝置和采油樹規范》、GB20174-2006《防噴器機控制裝置 防噴器》、Q/CYHI-2010《多效能試壓裝置》等行業和國家技術標準和規范。本實驗系統可對防噴器和壓裂井口以及法蘭尺寸同以上一致的其他井控裝備進行卡緊試壓。
管材液壓試驗機是以液體介質對對各種管材進行壓力試驗，考核管材的強度與質量。具有操作簡單、性能穩定、自動化程度高、擴展性強等特點，備配置有恒溫水浴槽裝置，并配置有專用的夾具對管材兩端進行密封。系統可以同時進行多路試驗，通過配置夾具對兩端密封，自動采集試驗數據，實驗完畢后自動保存實驗報告。

炮彈、火箭筒體水壓試驗機主要用于炮彈、火箭筒體的水壓耐壓試驗。本試驗機由微機控制試驗過程，可實時顯示試驗壓力時間曲線，試驗結果可自動保存，也可打印輸出，斷電能自動保存；輸出壓力、保壓時間等參數可在允許范圍類自由設
定。 系統配置有自動液壓夾緊機構用于被測件的自動液壓夾緊。產品試驗可以單工位或者多工位根據試驗要求。底部配置有盛水水箱用于儲存試驗殼體的清水。
|
