一、產品介紹:

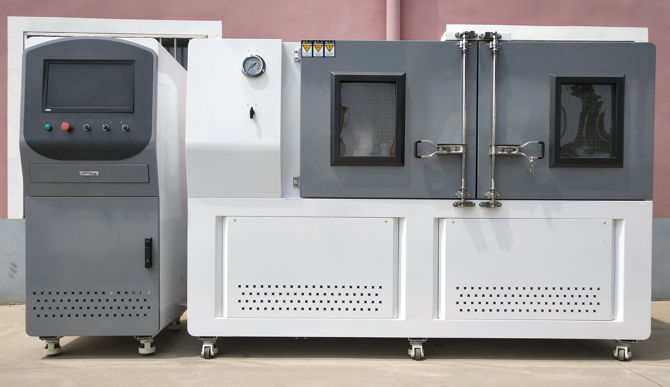

濟南思明特科技有限公司研發的航空導管高低溫脈沖試驗臺主要用于金屬管材和管路組件等的耐液壓脈沖壓力疲勞性能的測試。試驗時按規定的頻率、壓力、曲線對試件內腔施加一定循環次數的脈沖壓力。 通過對導管樣品進行這樣的高低溫脈沖試驗,可以評估導管在實際使用中的性能和壽命,預測導管在不同溫度和脈沖加載條件下可能發生的破壞情況,為航空領域的材料選擇和設計提供可靠依據。這種試驗臺可以廣泛應用于航空航天、航空發動機、液壓系統等領域。
二、航空導管高低溫脈沖試驗臺參數
產品用于航空導管的脈沖試驗
壓力控制系統:控制方式:液壓伺服全自動控制
水錘波工作壓力0~70MPa可 設定;壓力控制精度±0.5%F.S
水錘波峰值試驗壓力55MPa;背壓0~2MPa, 可調;升壓速率≥2200MPa/s
液壓交變頻率:0~75次/分,可以調節;誤差±1 次/分

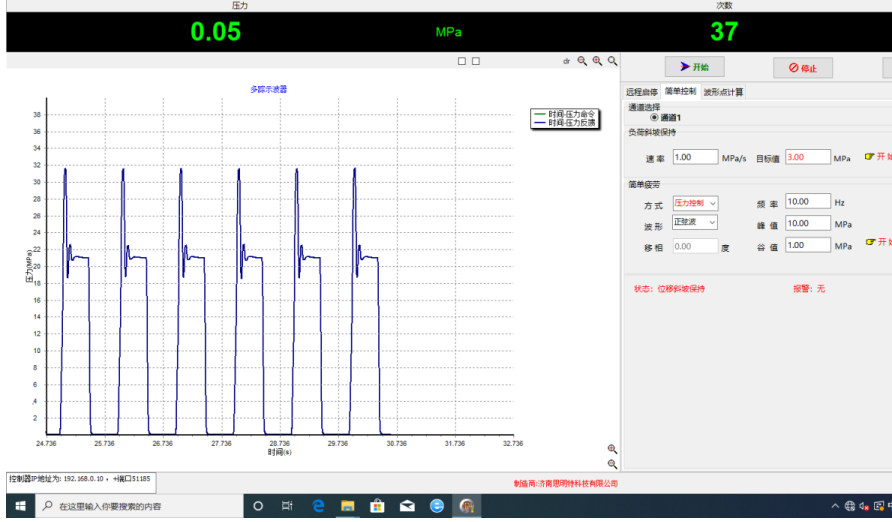

波形調節:正弦波、三角波、梯形波、水錘波
單次試驗1000萬次內可設定
壓力傳感器:(0~80MPa)為進口優質傳感器,精度不低于0.25%F.S
介質溫控系統:試驗介質:航空液壓油
溫度范圍:-55 ~150℃,定值控制 ;溫度波動度±3℃
控制精度:±0.5℃(0.25%F.S);升溫平均速率≥1℃/min
控溫方式:PID儀表自動控制
溫度傳感器:溫度傳感器采用進口優質PT100傳感器,精度A級
環境箱:試驗間空間:不小于長1000mm×寬800mm×高600mm
溫度范圍:-55~160℃;定值控制;溫度波動度±2℃;控制精度:±0.5℃(0.25%F.S),升溫平均速率≥2℃/min
三、航空導管高低溫脈沖試驗臺特點
該試驗臺全自動控制,整臺設備操作簡單、性能穩定、性價比高、維修方便,試驗臺具有自動進行脈沖試驗、記錄和保存沖擊次數、溫度、頻率等數據功能,另外系統和部件的泄漏故障可自動初步判斷。設備滿足《GJB 3230-1998航空液壓導管和接頭試驗方法》中的5.2脈沖試驗,試驗方法參照《HB6133-2018液壓軟管、導管、接頭組件的脈沖試驗》。
