一、產品介紹

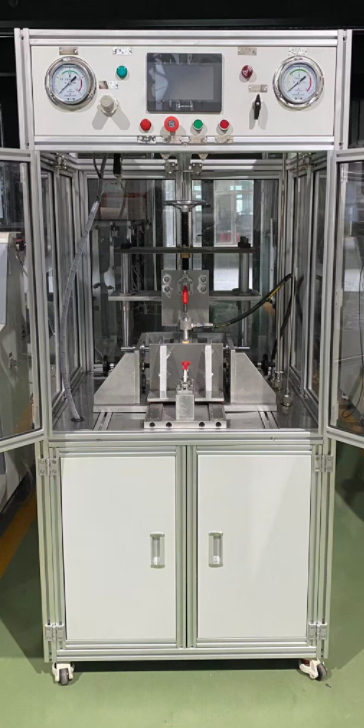

濟南思明特科技有限公司研發的液壓節流閥性能試驗裝置是專門用于測試液壓節流閥性能的實驗裝置。它能夠模擬實際使用中的工況，對液壓節流閥進行壓力、流量等參數的測試，以評估其性能和可靠性。在試驗過程中，液壓節流閥會受到來自液壓系統的壓力作用，同時通過測量液壓節流閥的流量、壓力等參數，可以評估其在不同工況下的性能表現和可靠性。
二、液壓節流閥性能試驗裝置特點
設備內部設有增壓裝置，增壓裝置可靠耐用、安全性好，增壓過程不得影響測試結果。
設備箱體有足夠的強度以滿足運輸、搬運和操作的要求。在箱體四周合適位置上設置必要數量的檢查門，便于對其內部零部件進行檢修及日常維護。
設備前面板須配有氣路圖，且設備內部管路布置應橫平豎直，工藝性好。
試驗系統參照電液比例流量閥的液壓試驗回路
三、液壓節流閥性能試驗裝置參數
試驗介質：清水、液壓油
試驗壓力：0.1~150.0Mpa
壓力顯示精讀：0.1Mpa
試驗工位:多工位
驅動空氣壓力：≤0.7Mpa
裝夾方式：螺紋連接或法蘭接連
控制方式：手動控制
操作流程
- 準備試壓架：將減壓節流閥放置在試壓架上，并確保其處于正確狀態。
- 注入介質：向試驗裝置中注入指定的試驗介質，如清水或液壓油，直至達到規定的測試壓力。
- 檢查泄漏：在規定的壓力下，檢查節流閥是否有滲漏或“冒汗”現象。
- 記錄數據：記錄試驗過程中的流量、壓力等參數數據，用于后續的性能評估。
|
