一、產品介紹
濟南思明特科技有限公司研發的流量計氣密性實驗裝置用于對氣體流量計整機密封性檢查的計量器具，符合JJG 643-2003《標準表法流量標準裝置》、JJG 1029-2007《渦街流量計檢定規程》、JJG 1030-2007《超聲流量計檢定規程》、JJG 633-2005《氣體容積式流量計檢定規程》、JJG 1132-2017《熱式氣體質量流量計檢定規程》、JJG 1038-2008《科里奧利質量流量計檢定規程》、JJG 1121-2015《旋進旋渦流量計檢定規程》等檢定規程中對密封性規定的計量裝置。
二、流量計氣密性實驗裝置參數
環境條件：溫度：5℃～45℃，濕度≤93% RH
適用口徑：DN25~DN300
試驗壓力：設置在（0～2.5）MPa之間的任意值
裝夾方式：油壓裝夾
應用范圍：可用于渦街流量計、氣體容積式流量計（羅茨流量計）、超聲流量計、旋進旋渦流量計、熱式氣體質量流量計、科里奧利質量流量計等流量計的整機密封性檢查。
三、流量計氣密性實驗裝置特點
試驗臺提供遠程跟手動兩種控制方式；遠程采集模塊采用PLC 模塊采集，采集壓力變送器的數值及控制閥門的開閉，其中 AI 模塊采用 A/D 16 位數模轉換采集技術；手動控制即直接用設備面板上的按鈕進項控制試驗。

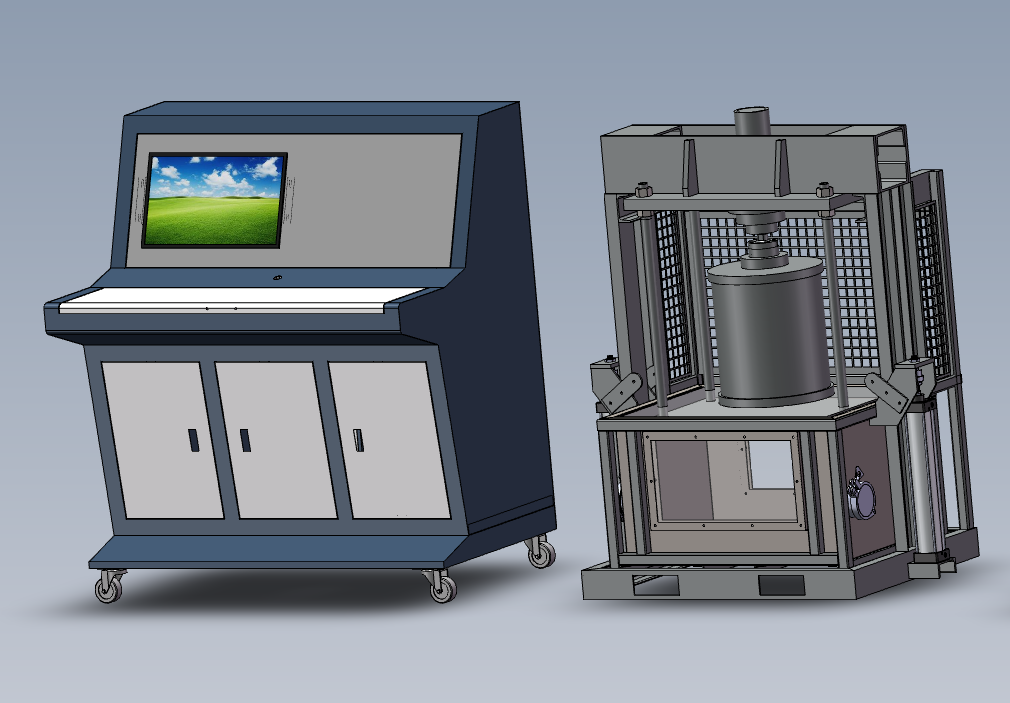

提供多功能流量計試驗臺結構示意圖和測試軟件，測試軟件可以實時顯示壓力曲線，根據曲線自動判斷流量計密封性問題，實驗結果可以保存，便于后期查詢；還可以對流量計的壓力變送器進行壓力校準。
試驗臺自帶安全保護功能，在測氣保壓過程中，壓力較高時，設備按下任意按鈕都不會工作，一直泄壓到無壓力才能正常工作；
被檢表裝夾處配置防爆設計保護層，可以保護檢表人員的安全。
|
