一、產品介紹:
濟南思明特科技有限公司研發的汽車傳感器性能試驗臺用于對各種車輛用傳感器做性能分析試驗。本試驗機根據試驗標準“《汽車用轉速傳感器》 QC/T 824-2009”研發的。在操作方面,試驗臺通常涂有彩色噴漆電路圖,使學生或操作員可以直接將電路圖與傳感器和執行器進行比較,了解和分析其工作原理。此外,試驗臺還配備有故障模擬系統,可以模擬實際運行情況,設置真實車輛的各種常見故障,以便于故障診斷和排除。

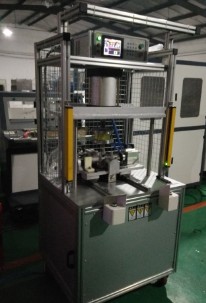

二、汽車傳感器性能試驗臺主要構成
機械工作操作臺
機械臺架,采用鋁合金工作臺,裝有萬向腳輪和調節固定腳,方便整個臺體的移動和固定。
夾具部分:試驗臺提供傳感器的固定安裝夾具;
加熱系統:有高溫加熱油箱,常溫低溫油箱兩套系統;
垂直運動系統:液位傳感器安裝固定在容器內,在容器內液位上下往返升降;
液壓油缸:通過電機+絲桿推動活塞運動,相當于柱塞泵產生高壓源;
變頻圓周運動系統:做車速傳感器的脈沖信號源;
高壓伺服系統:提供高壓氣源,做壓力傳感器的試驗源;
提供 0-36V 程控電源,提供電壓信號。
工業計算機
工控機配置:工業控制機 P4 2.6G/2G/500G,品牌要求:主流品牌,顯示器要求19寸液晶顯示器(戴爾品牌)。
高品質數字控制板卡
程控柜接插件及接口
閉環控制部件、高速高精度檢測卡
負載電源 電壓手動可調,電流手動可調
提供負載電壓 0~36V, 電流 0.05~5A, 1 路
每工位負載有“數顯表”顯示電壓值
試驗用電壓表精度+0.5%FS,分辨率 0.1V
電流表顯示精度 0~30A 為 +0.1A
三、汽車傳感器性能試驗臺技術參數
序號 |
傳感器名稱 |
量程 |
精度 |
備注 |
1 |
水溫 |
0~130℃ |
0.5% |
分辨率0.1℃ |
2 |
液位 |
0~800mm |
0.5% |
分辨率1mm |
3 |
油壓 |
0~3.5MPa |
0.5% |
分辨率0.1MPa |
4 |
轉速 |
100~5000RMP |
0.5% |
分辨率1RMP |
5 |
電壓 |
0~36V |
0.5% |
0.1V |
6 |
氣壓 |
0~1.8Mpa |
0.5% |
|
chuanganqishiyanji-c
差壓閥、高度閥閥門氣動試驗臺主要用于差壓閥、高度閥以及其他管路塞門、閥類的耐壓試驗、氣密性試驗。本試驗臺所有操作可由主控計算機完成,計算機作為操作接口,實時顯示試驗操作數據;試驗過程數據由測試計算機讀取、存儲、分析,并生成試驗報表。

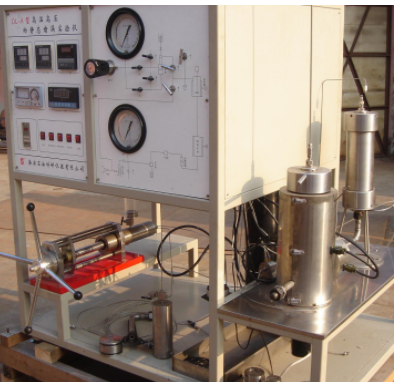

高壓堵漏實驗儀用于模擬底層的壓力,溫度等環境,提供相應的模擬試驗環境,用于產品的實驗室堵漏試驗,產品用于再一定的條件下的模擬測試,并通過數據分析判斷相關試驗結果。 產品可以根據需要配置相關的t型槽等。配置環壓裝置。模擬堵漏效果。
|
