試驗要求：
脈沖試驗頻率為0.5~1.25Hz，脈沖試驗壓力為設計工作壓力的133%，脈沖次數應不少于20萬次。

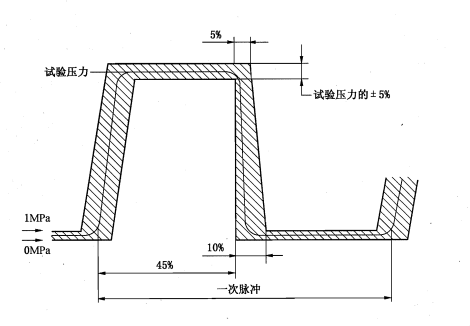

脈沖壓力波形應符合下圖的要求：
在脈沖壓力15%~85%的壓力范圍內，升壓速率為350~700Mpa/s。
脈沖試驗軟管彎曲程度和自由長度應符合下表的要求：
公稱內徑，mm |
彎曲程度 |
自由長度L，mm |
＞22 |
90° |
0.5πr+2dr |
≤22 |
180° |
πr+2d |
公稱內徑小于或等于22mm時彎曲180°，使其兩端處于同一平面，相距為小彎曲半徑的2倍，允差為5%。公稱內徑大于22mm時彎曲成90°。
在達到規定的脈沖次數之前，時間不應有泄漏或其他異?，F(xiàn)象。如果接頭拔脫或靠近接頭25mm范圍內軟管發生破壞，視作軟管總成的損壞，記錄失效形式、部位和試驗壓力。
