試驗目的：驗證外殼是否能趁手內部的爆破壓力。
試驗時，若外殼未發生影響防爆型式的永久性變形或損壞，則認為試驗合格。此外，在接合面任何部位的間隙都不應有永久性的增大。
- 爆破壓力測定
參考壓力是在這些試驗期間測出的、相對于大氣壓力大平滑壓力的高值。為了獲得平滑壓力， 需要利用一個5kHz±10%的3dB點低通濾波器。 對于用于低于－20℃環境溫度的電氣設備，參考壓力應按下列方法之一確定:
—— 對于所有的電氣設備，參考壓力應在不高于低環境溫度下進行測量。
—— 對于所有的電氣設備，參考壓力可在一般環境溫度下使用規定的試驗混合物，而在提高試驗 混合物壓力條件下進行測定。試驗混合物的絕對壓力（ P ），單位為千帕，應按以下公式采用 T a,min，單位為℃，
進行計算： P =100[293/( T a，min＋273)]kPa

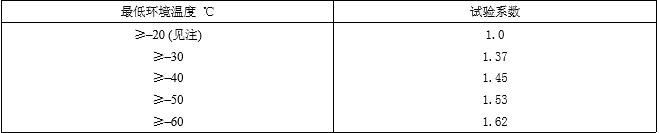

—— 除旋轉電機（例如電動機，發電機和轉速計）外的電氣設備，包括內部幾何結構簡單，在空外殼情況下外殼容積不超過 3 l，考慮不大可能出現壓力重疊的設備，參考壓力可在一般環境溫度下使用規定的試驗混合物，但參考壓力按下表所列系數增加。
—— 除旋轉電機（例如電動機，發電機和轉速計）外的電氣設備，包括內部幾何結構簡單，在空外殼情況下外殼容積不超過 10 l，考慮不大可能出現壓力重疊的設備，參考壓力 可在一般環境溫度下使用規定的試驗混合物，但參考壓力按下表所列系數增加。在這種可選擇的情況下，過壓型式試驗的試驗壓力應增加至 4 倍參考壓力。
每次試驗包括點燃外殼內部的爆炸性混合物和測量爆炸產生的壓力。
旋轉電機應在靜止和旋轉狀態下進行試驗。在旋轉狀態下試驗時，電機可靠自己的電源來驅 動，也可通過輔助電動機拖動。轉速應至少為電機額定轉速的 90%。
