一、應用范圍：
???????
濟南思明特生產的單向閥耐久性試驗臺用于檢測單向閥在一定負壓脈沖壓力下的疲勞試驗。采用計算機控制，可以通過計算機全自動控制整個試驗過程，也可以通過控制柜上的按鈕開關手動控制試驗過程。這種試驗臺在汽車工業、制造業等領域有廣泛的應用。它可以幫助企業評估其生產的單向閥的性能和可靠性，從而優化產品設計、提高產品質量，并滿足市場需求。
二、基本參數
1. 試驗介質：空氣
2. 測試壓力：-80KPa-0KPa（壓力可調）
3. 壓力測試精度：0.01KPa（根據量程）
4. 脈沖頻率：20~120 次/分 （可調）
5. 壓力波形：基本方波(或梯形波),脈寬調節可以按照貴公司要求進行。
6. 環境溫度：-40-150℃

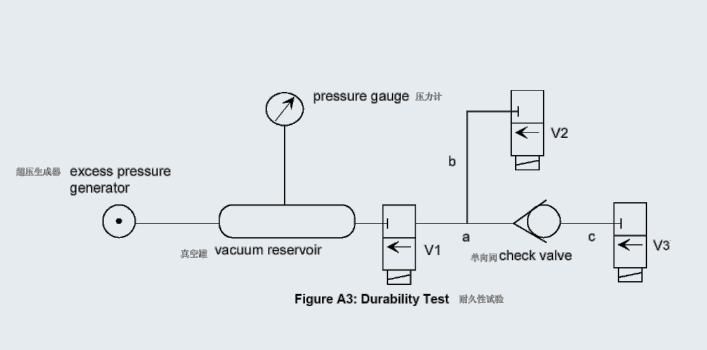

工作原理圖

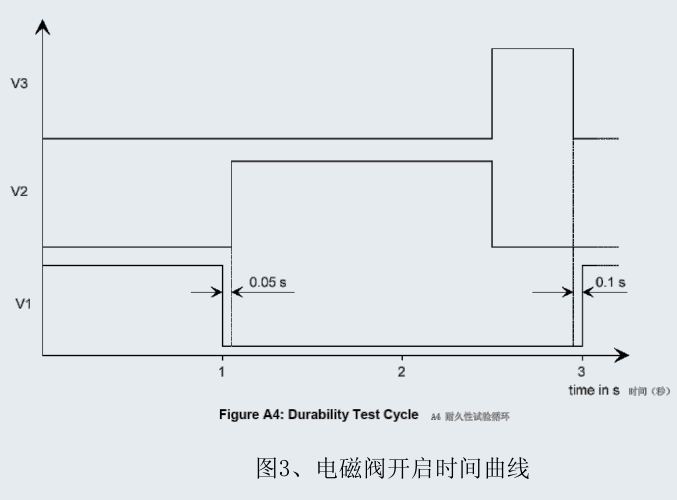

單向閥開關順序
一個周期內的溫度變化說明：
-40℃，保持2.5小時
升溫到100℃，保持3.5小時（100攝氏度時濕度為100%）
升溫到150℃，保持4小時
降溫到-40℃
循環周期為12小時，升溫和降溫的轉換時間需要≤2小時（紅線部分）。
三、型號選擇
產品名稱 |
單向閥耐久性試驗臺 |
產品型號 |
SUP_DXF_80 |
基本原理 |
通過真空泵實現負壓脈沖，預先將負壓存儲到一個緩沖罐內，通過控制電磁閥來實現真空負壓的脈沖 |
性能參數 |
試驗壓力 |
-80-0Kpa |
測試數量 |
5路 |
壓力顯示精度 |
0.01kpa |
耐久試驗頻率 |
20-60次/分鐘 |
試驗介質 |
空氣 |
試樣安裝方式 |
螺紋安裝 |
結構組成 |
循環系統，壓力控制系統，工件安裝裝置，電腦控制 |
適用范圍 |
單向閥 |
閥門耐久性試驗機用于檢測閥門在一定壓力的情況下的開關壽命測試，可檢測球閥，針閥，蝶閥等產品的開關耐久性壽命測試
相關產品：
濟南思明特液壓測試臺主要用于各種閥體，水壓、密封試驗。 用于檢測閘閥、球閥、蝶閥、針閥等相關閥門的密封性能。
更多詳情請點擊：閥門液壓測試臺

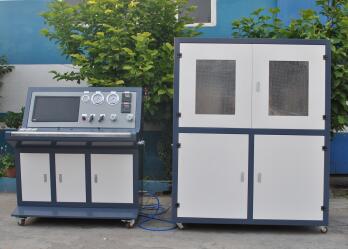

濟南思明特科技有限公司研發的中冷器壓力脈沖試驗機用于風冷式、水冷式中冷器的壓力脈沖試驗，在一定條件下介質溫度下的承受的壓力值，根據相關標準判斷被測產品是否符合要求。
