一、概述

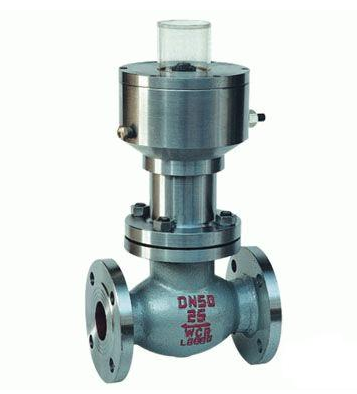

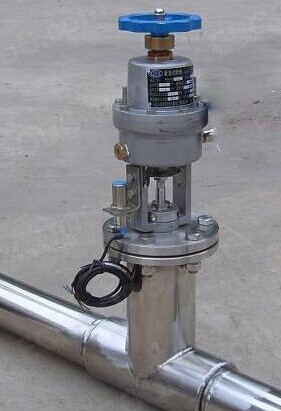

濟南思明特科技有限公司研發的緊急切斷閥校驗裝置用于檢測切斷閥在超過一定流量之后的切斷性能測試，另外可同時進行密封性測試。 緊急切斷閥過流量檢驗校驗臺是用以檢驗緊急切斷閥的浮動閥瓣關閉前的流量是否超過標準規定流量的裝置，主要用于液體罐車用緊急切斷閥的生產廠和檢驗、檢測機構，也可用于液化汽車罐車緊急切斷閥過流保護裝置出廠試驗和定期檢驗時緊急切斷閥過流保護功能的測試。系統配置有自動采集裝置，可自動采集實驗數據，輸出實驗報告。

二、試驗標準
道路運輸液體危險貨物罐式車輛?第1部分：金屬常壓罐體技術要求》（GB18564.1-2006）
《道路運輸液體危險貨物罐式車輛緊急切斷閥》（QC/T932-2012）
《化學品生產單位動火作業安全規范》（AQ3022-2008）
1、配置有計算機控制系統，可輕松實現輸出壓力、流量 可調、可控。
2、實時顯示壓力曲線、流量曲線，實驗完畢后輸出實驗報告。
3、所有承壓部件無焊接連接，采用不銹鋼材質。
4、配置有自動夾緊機構，用于夾緊被測閥門，密封被測件。
1、試驗介質：清水、空氣。
2、實驗壓力：0.5bar～6bar。
3、控制方式：計算機。
4、試驗口徑：DN25～350。螺紋連接 G1/2"、G3/4"、G1"。
6、系統配置有夾緊機構，自動夾緊。
7、實驗完畢后配置有吹掃機構，用于被測件內殘余水的清理。
五、緊急切斷閥校驗臺的典型應用
-
緊急切斷閥生產廠家
- 緊急切斷閥使用單位
-
緊急切斷閥質檢單位
六、產品型號選擇
型號： |
試驗壓力 |
控制方式 |
試驗介質 |
| SUP_QDFMC_70 |
0.6MPa |
計算機 |
清水、空氣 |
