一、產品介紹

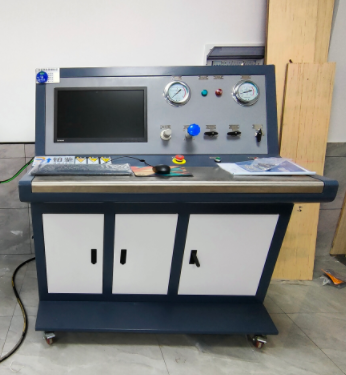

濟南思明特科技有限公司研發的管片抗?jié)B性能試驗機主要用于預制混凝土襯砌管片、盾構隧道管片在一定壓力下承受水壓的能力。本試驗機采用電液伺服自動控制技術，自動化程度高、專業性好。 管片抗?jié)B性能試驗機具有重要的應用價值，特別是對于需要高密封性的管道系統，如石油化工、化學工程等領域。它的使用可以提高管片的設計質量和施工品質，確保管道系統的安全運行。
二、管片抗?jié)B性能試驗機參數
可加載試驗力：1.0MPa
試驗力測量范圍：2%~100%FS，全程不分檔
升壓速率：0.1MPa/min
測試介質：清水
三、管片抗?jié)B性能試驗機特點
采用剛性支座，緊固螺桿及試驗架鋼板應有足夠的剛度。密封面與管片應能緊密接觸，結合處橡膠密封墊密封。
抗?jié)B試驗臺與管片外弧面的密封區設置在管片外弧面中部，管片環向密封墊長度取不小于3倍管片厚度，且距管片邊緣的距離為50mm,密封區應布置進水口和出水口。
全數字電液伺服控制：可進行等速試驗力、等速位移、試驗力保持、位移保持等試驗。
8.2 試驗方法
8.2.1 抗?jié)B設備的安裝及檢查：對抗?jié)B所需設備進行安裝，水壓力泵、抗?jié)B試驗臺、水源、電源進行連接。
8.2.2 將管片平穩安放在試驗臺上，檢查密封橡膠墊使其緊貼在管片外弧面上。
8.2.3 在管片內弧面軸線上墊上三條橡皮條，中間一條，邊沿各一條；
8.2.4 在管片內弧面寬度方向壓上緊固橫桿，用螺栓與下支承座上的緊固橫桿連接，從中間開始向二邊收緊；
8.2.5 打開放氣閥門，然后接通進水閥，注入自來水，當排氣孔中排出水后，關閉排氣閥，啟動加壓泵，按 0.05MPa/
min的加壓速度，加壓到0.2MPa,恒壓10min,檢查管片是否有滲漏水現象，觀察側面滲透高度，做好記錄；
8.2.6 繼續加壓到 0.4MPa、0.6MPa··...,每級恒壓時間 10min,直至加壓到設計抗?jié)B壓力，恒壓2h,檢查管片是否有滲漏水現象，觀察側面滲透高度，作好記錄。
8.2.7
安排專人負責監測水壓變化情況，在每級加壓后的持
