一、應用范圍：
0-210Mpa 氣密性試驗， 能夠滿足鉆井防噴器、采油（氣）樹和井口裝置、節流和壓井管匯等產品的出廠檢驗，并同時能夠滿足上述產品的功能試驗。本型號氣密封試壓臺適用于石油工程的管材，防噴器、閥門、采氣井口裝置、管匯、井下工具及航空等各類壓力容器的氣密性檢測。系統配置有高壓緩沖罐與低壓與高壓增壓系統。設備遵循標準和要求：
二、試驗標準 :
SY/T5053. 1 ～ 2000 防噴器及控制裝置，防噴器；
SY/T5127 ～ 2002 井口裝置和采油樹規范；
API Spec 16A /ISO 13533 鉆通設備規范；
API Spec 16C 節流和壓井管匯；
API Spec 6A /ISO 10423 采油樹和井口裝置。
公共安全行業標準及部對安全防范工程管理要求
1、系統配置有 氣體增壓泵，可實現高壓空氣、氮氣的增壓。 2、管路全部采用不銹鋼材質，采用硬密封連接，可方便拆卸，沒有焊接連接。

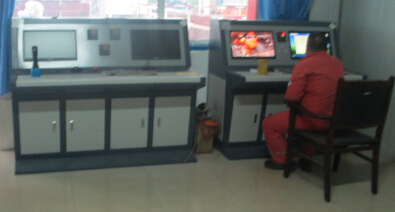

3、系統配置有數據采集與遠程視頻監控裝置，用于氣密封試驗遠程壓力控制與現場試驗視頻觀察，充分保護測試人員安全。裝置采用冒泡法觀察被測件的泄漏情況，可實時顯示數據采集的壓力-時間曲線，輸出試驗報告，支持?jǐn)?shù)據回放功能。
1、動力源：2-8公斤壓縮空氣作為氣密封試驗設備的動力。
2、驅動空氣流量：1.6立方/分鐘
3、壓力測試：0—210Mpa。
五、高壓氣密封試驗設備的典型應用
- 采用樹、采氣樹、井口裝置的氣密封試驗
- 航空航天附件維修后的靜態、動態測試
- 安全閥門校定
- 閥門及井口裝置水壓試驗
- 氣壓調節器的檢測
- 汽車制動系統測試
- 可增壓氮氣，氫氣，空氣，甲烷等各種氣體
六、氣密封試驗設備型號選擇
型號： |
試驗壓力 |
控制方式 |
試驗介質 |
| SUP_QMF_35 |
35MPa |
自動 |
空氣/氮氣 |
| SUP_QMF_70 |
70MPa |
自動 |
空氣/氮氣 |
| SUP_QMF_105 |
105MPa |
自動 |
氮氣 |
| SUP_QMF_140 |
140MPa |
自動 |
氮氣 |
| SUP_QMF_210 |
210MPa |
自動 |
氮氣 |
| SUP_QMF_280 |
280MPa |
自動 |
氮氣 |
相關產品

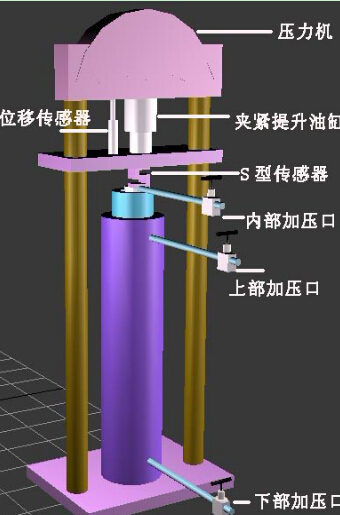

思明特井下工具高溫高壓模擬試驗裝置根據相關標準研發，能夠有效地滿足你的測試目標，并終準確地描述測試結果。本試驗機試驗壓力0~210Mpa，主要用于各種封隔器、井下工具、密封元件模擬高溫高壓的試驗，檢測其耐高溫、耐壓及密封性能?？赏瓿蓪Ζ?77.8mm系列井下工具在高溫、高壓下油浸性能試驗
防噴器試壓設備
更多資料介紹進入 油（氣）井試壓設備

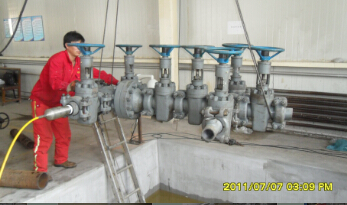

濟南思明特生產的氣動試壓泵 能夠滿足鉆井防噴器、采油（氣）樹和井口裝置、節流和壓井管匯等產品的出廠檢驗，并同時能夠滿足上述產品的功能試驗。
更多詳情請點擊：氣動試壓泵

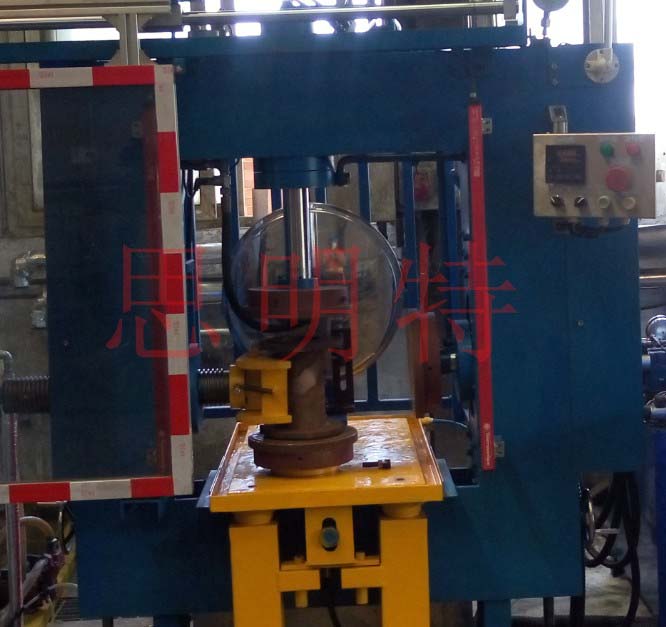

三通閥門水壓試驗機采用立式結構。整機基于DN100的三通管件來進行設計，綜合能力要前后覆蓋到DN50~DN200的三通和直管。三通閥門水壓試驗機由四向夾緊機構、水壓系統、液壓管路和水管路以及防護裝置組成。
