一、產品介紹:
濟南思明特科技有限公司研發的立式閥門試驗臺適用于測試較小規格法蘭連接的閥門,也適用于焊接連接和螺紋連接閥門的測試。本試驗臺符合GB/T-13927-2008《通用閥門壓力試驗》、JB/T9092-99《閥門的檢驗與試驗》和AP1598 美標等有關標準,生產廠家通過ISO9001 質量管理體系認證。
二、參數介紹
產品名稱 |
產品型號 |
被測閥門標準 |
公稱直徑與壓力范圍 |
備注 |
公稱
直徑 |
閥門公稱壓力Mpa/高測試壓力 |
|
立式閥門試驗臺 |
SUP_FMSY |
GB/ANME
國標/美標 |
DN15-65 |
1.0-21.0 /38.0 |
適用于法蘭連接球閥、閘閥、截止閥、止回閥等 |
三、立式閥門試驗臺特點
設有油缸自鎖功能:當測試閥門腔內有壓力時,壓緊油缸不能松開,防止操作失誤;
設有聲光報警功能,保壓結束后設備自動蜂鳴報警,燈光提醒測試結果是否正常;
活塞桿采用40Cr 材料制作,作調質處理,硬度為HRC28~32,表面鍍鉻處理,液壓集成塊、液壓管路要做酸洗處理;
水管路為304不銹鋼材料,測試臺配制高、低壓不銹鋼水泵;
每臺配置安全門;
PLC數據管理系統采用可移動式, PLC 與機器上均有插座和管道或管道接口,可實現PLC數據管理系統分別與三臺閥門試驗設備對接;
閥門液體高壓密封試驗及殼體強度試驗;采用指針式精密壓力表在儀表面板上對系統壓力進行現場顯示, 同時,采用壓力傳感器測量系統壓力,并轉換為電壓信號,經數字多用表測量、采集并輸入PLC系統自動完成記錄和保存。在PLC 界面觀察壓力曲線圖測試結果,帶有USB 導出打印帶有測試時間及壓力的曲線圖,強度試驗高壓力40.0Mpa,設備選用的壓力傳感器要與強度試驗的高壓力相匹配;
PLC 數據管理系統能將閥門參數預先在系統里設定,一鍵調取該閥門的測試信息;
閥門氣體低壓密封試驗;在PLC數據管理系統中配置計泡計數器,閥門出口端設置氣泡檢測裝置,如果閥門密封面有泄漏的情況下,閥門的進口端的氣體會進入閥門的出口端,通過管道進入到氣泡檢測裝置,遇水形成氣泡,測試臺通過紅外線捕捉氣泡個數顯示在PLC上面,從而根據每分鐘產生的氣泡個數來計算泄漏量,計泡計數器要滿足ANSI/FCI 70-2006 ANSI B16.104、 GB/T4213.2008中氣體低壓氣密性測試計泡需求。
每臺閥門試驗臺配置有硬密封盤和軟密封盤各一套,硬密封盤一套:適用于法蘭連接式閥門;軟密封盤一套:適用于直通焊接式閥門。
安全閥在線校驗儀采用閥瓣位移法判開方式進行在線檢測,并且可在線對突跳安全閥壓力整定,并網后的閥門的壓力整定,電站鍋爐安全閥、汽機安全閥、過熱器安全閥在線校驗不需要系統變壓,不擾動工況。適用于石油石化、化工、電力、天然氣、冶金、海洋石油及特檢等行業安全閥在線調校驗。
壓力釋放閥校驗臺模擬油浸式電力設備內部發生故障時壓力釋放閥的動作機理,應采用先進的微機測控技術,通過實時采集壓力信號,以達到精確檢測壓力釋放閥時效開啟壓力值、開啟壓力值和關閉壓力值的目的,徹底解決了靠人工讀取壓力表數值而造成的測試精度低的問題,具有校驗精度高、測試準確、重復性好等優點(校驗臺,非便攜式)。

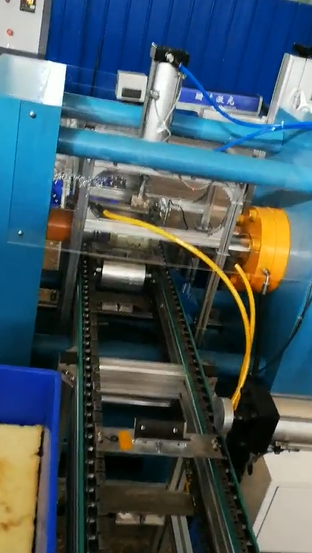

閥門配流水線試壓機用于DN15~50、PN100以下鋼制閥門(截止閥(普通截止閥和波紋管截止閥)——J、閘閥——Z、旋塞閥——X、止回閥——H)、泄漏率的檢測溫度為15-35℃、彈性。
femenshiyanji-f
儀表閥強度試驗機主要用于流量計殼體、截斷閥、止回閥、安全閥、調節閥、分流閥等儀表閥的耐壓強度試驗。在測試過程中,如果設備在保壓過程中發生泄漏,可以自動進行壓力補償,具有測試壓力穩定、壓力測試精度高等優點。
智能型水介質高壓安全閥校驗臺主要用于公稱壓力 PN≤160MPa 的高、中、低壓安全閥的密封性能、起跳壓力、回座壓力等性能測試。本設備采用工控軟件制作,壓力顯示數字化,自動識別、記錄整定壓力;測試數據自動進入數據庫;自動生成需方規定格式的 Excel 格式的安全閥校驗報告。
濟南思明特科技有限公司研發的閥門試壓系統用于閥門水壓試驗的檢測設備。是根據井下作業試壓生產的需求,專門設計制造的,從設備的硬件到軟件,完全能夠滿足閥門等各種試壓件的試壓需求。
飛機液壓安全閥試驗臺主要用于飛機用安全閥、液控單向閥、換向閥、截斷閥等承壓件的高壓測試系統,可以實現安全閥的起跳壓力、回座壓力、密封性能。本試驗臺出口壓力無級可調,高、中、低壓安全閥在同一校驗臺上校驗。
安全閥定壓校驗臺配氣體增壓系統,可直接將中壓氣體增至高壓,用于高壓氣體介質安全閥的校驗。雙座式氣動夾緊結構,操作方便、快捷。小口徑座卡腳采用同步聯動式偏心盤專利結構,校驗時不用放置中心墊。適應不同通徑,高效、方便、快捷。大口徑座具有根據不同口徑和壓力的夾緊力無級可調結構,適用中高壓安全閥的校驗。
緊急泄放裝置密封試驗機主要用于人孔蓋緊急泄放裝置的密封性能檢測。本試驗機PVC操作面板,壓力指針顯示,即時精確,方便用戶快捷查看壓力值。全套試驗由電腦控制。電腦顯示器顯示測量數據,也可以打印出試驗數據條。 系統配置有自動夾緊工裝,用于人孔蓋的自動裝夾密封,并配置有數據采集裝置用于產品的自動密封。
閥門壽命試驗機用于檢測閥門的使用壽命,可進行閥門的疲勞開關強度試驗,對于檢測閥門開關壽命有重要作用,閥門壽命試驗機從DN3-DN500,檢測壓力從0.2MPa到50MPa的壓力??蛇M(jìn)行閥門的開關扭矩,閥門開關行程,閥門轉速進行設定。用于檢測壽命試驗
|
