一、產品介紹
濟南思明特科技有限公司研發的錨具組件水密性試驗機主要用于瞄具組件的水密性試驗，確定外界水分無法穿透錨具自身的防腐及防水措施,保證其在機械和溫度效應加速老化下能正常工作等性能,以及防止水滲人和消除濕氣(冷凝水)所采用防護措施的可靠性。
二、錨具組件水密性試驗機參數
試驗壓力：0~20.2bar
試驗介質：清水
試驗工位數量：1工位
操作方式：電腦控制或手動控制
三、錨具組件水密性試驗機特點
C.2.2.試驗裝置
a)
使用一根直徑0.5m的鋼管，該鋼管應能承受偏心距100mm的3500kN縱向荷載的作用。
b)鋼管以與水平成30°的角度安裝在支架上，下端有一塊開孔的墊板，被測試的拉索試件可以穿
過墊板上的孔，安裝在試驗裝置上。
c)試件頂端也有一塊類似墊板，在其端面安裝一套PTFE與不銹鋼的滑動裝置，通過安裝在側面

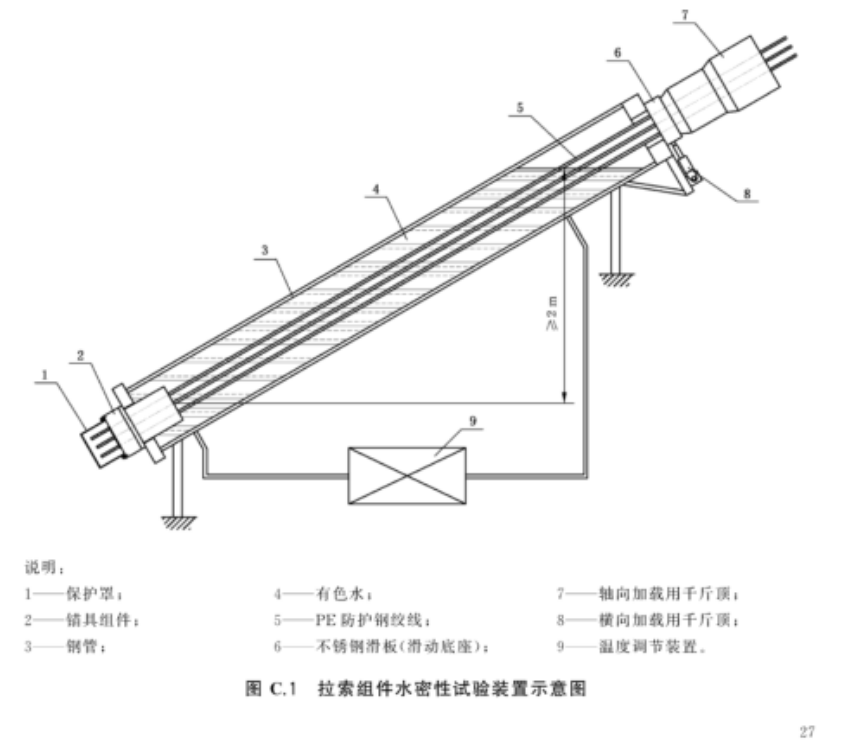

的橫向千斤頂使錨具重復來回滑動。試驗裝置見圖C.1.
d)
當試件安裝完成后，鋼管內注滿水，加熱器的加熱回路系統將水溫加熱到70℃.
C.2.3 機械和熱老化試驗
C.2.3.1 老化試驗約進行6周，試驗過程見圖C.2.
在頂端錨具上通過整體張拉千斤頂張拉到0.5F。然后對試件以0.2Fmk~0.5 F間的拉力進行10次循環張拉，此過程在室溫下進行。
C.2.3.2 試驗的余下過程中拉索應力保持在0.30。30F。鋼管內注滿水直至頂端水位控制閥（底端錨具處的水壓約為0.2bar，加入染料將水染色。
C.2.3.3 安裝完畢后保持一周，同時水溫保持在室溫狀態（第1周）。
C.2.3.4 隨后的4周里，水溫以每3.5d一個循環周期在50℃的范圍內變化（每周2個循環）：
a)約半天升高一次溫度：
b)在24h內水溫保持在70℃±5℃;
c)在半天內降溫回落：
d)在24h內水溫保持20℃±5℃.
C.2.3.5 同時使用偏轉千斤頂對試件以約0.1Hz的頻率進行250次彎曲循環，每次循環的行程為200mm(即振幅為士100mm,引起的偏轉角度約1.1.4°)，循環在高溫（70℃)及室溫情況下進行：
a) 第2周：室溫下250次循環；
|
