一、產品介紹
濟南思明特科技有限公司研發的汽車空調換熱器壓力交變?cè)囼?yàn)臺以耐高溫油為工作介質,試驗時,設定工況溫度的工作介質,在試件的內腔,以一定的流量、壓力、波形和頻率,循環流動,對汽車空調換熱器部件(冷凝器、蒸發器、板式換熱器、液氣分離器、空調管路等),進行疲勞性能的測試。
二、汽車空調換熱器壓力交變?cè)囼?yàn)臺參數
試驗介質 |
液壓油 |
試驗頻率 |
0.1~3Hz |
試驗壓力范圍 |
0~4.5 Mpa |
試驗波形 |
正弦波, 梯形波,三角波,方波;
矩形波的上升沿時間<=0.1秒。 |
每次試驗的最大循環次數 |
107次 |
試驗油溫 |
環境~120 ℃ |
試驗環境溫度 |
環境~150 ℃ |
設備動態膨脹量 |
200 cm3 |
試驗樣品類型 |
汽車空調冷凝器、蒸發器 |
試件數量 |
3件 |
爆破試驗壓力范圍 |
0~20 MPa |
三、汽車空調換熱器壓力交變?cè)囼?yàn)臺特點
本試驗臺可以自行設定試驗壓力與試驗次數、試驗頻率,達到試驗次數,自動停機并報警的功能。
觀察窗內層為防護網,外層為有機玻璃,最大限度保障人身安全。內置照明,便于光線差時,裝拆工件及觀測內部測試情況。

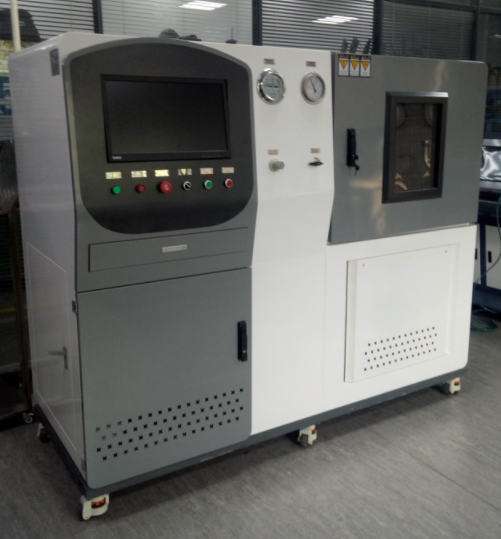

由控制柜與試件箱兩部分組成。設備布局合理,水電分離,全部管路采用不銹鋼管連接。
高精度:通過精密的試驗數據采集和測量系統,能夠?qū)崟r(shí)、準確地測定試驗過程中產生的壓力變化,保證試驗數據的準確性和可靠性。
高穩定性:多種安全限制保護機制,確保試驗臺在高負載下的穩定性和安全性。
可靠性:大量的測試數據證明,壓力交變?cè)囼?yàn)臺的試驗結果與實際工作環境下的試驗結果高度一致,可以提供有力的數據基礎,為產品研發和生產提供重要的技術支持和決策依據。
|
