一、產品介紹：
濟南思明特科技有限公司研發的速凍油壓繼電器校驗臺主要用于速凍油壓繼電器的動作特性試驗，通過精確的測量和調節系統，可以對速凍油壓繼電器的工作壓力、動作速度和穩定性等參數進行測試和校驗。系統操作界面和試驗結果是全中文顯示，全部操作過程均在顯示屏上設定，顯示直觀清晰。裝置可用自帶觸摸屏和鍵盤操作，亦提供外接鍵盤/鼠標口。 DL T 1503-2016 變壓器用速動油壓繼電器檢驗規程
二、速凍油壓繼電器校驗臺特點

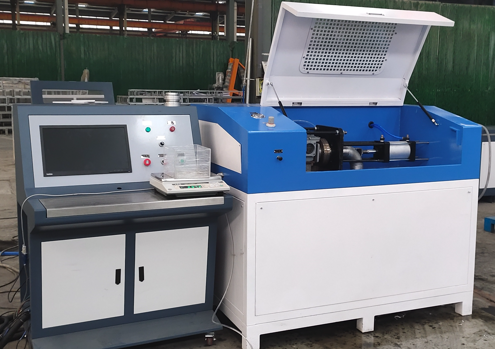

采用臺箱式結構，整體防靜電噴涂，優質蝕刻不銹鋼板作面板，美觀耐用，上有控制屏、調節旋鈕、通電指示燈、開關、報警器等部件，內有PLC、通電檢測模塊、控制線路等。
計算機控制，液晶顯示屏顯示實驗過程，配合自主設計的鍵盤，讓操作更快捷，更得心應手，同時，程序開始試驗時，自動關閉觸摸屏，防止任何誤操作。
測試結果能自動整理、記錄成試驗報告，以備查閱，亦可使用U盤直接保存且方便傳送到外接PC機中編輯、打印等處理。
三、速凍油壓繼電器校驗方法
將繼電器安裝到檢驗裝置上,檢驗裝置對繼電器按規定的壓力上升速度加壓，在壓力上升瞬時檢驗裝置啟動計時，檢驗裝置接收到繼電器動作信號停止計時，此時間間隔即為繼電器的動作時間。檢驗裝置對繼電器各測試點逐點試驗。繼電器的動作特性應符合表2動作特性檢驗點及要求的規定。
壓力上升速度 kpa/s |
動作時間 ?s |
壓力上升速度 kpa/s |
動作時間 ?s |
2 |
17.2~ |
50 |
0.4~0.6 |
4 |
6.3~13 |
100 |
0.2~0.3 |
5 |
4.9~8 |
200 |
0.1~0.5 |
10 |
2~3.3 |
500 |
0.044~0.06 |
20 |
1~1.6 |
|
|
|
