一、產品介紹：

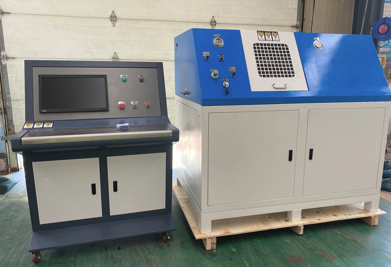

濟南思明特科技有限公司研發的瓦斯繼電器綜合校驗平臺主要用于瓦斯繼電器的流速試驗、容積實驗、反向油流試驗、密封試驗、液位校驗等綜合試驗。具有自動校驗有油流失功能的瓦斯繼電器，油流失功能試驗與流速整定值試驗、氣體容積值試驗、密封性試驗同步進行，校驗數據自動生成到測試報告中。 瓦斯繼電器綜合校驗平臺可以通過模擬實際工作條件下的瓦斯泄漏和濃度，對瓦斯繼電器的檢測和控制功能進行綜合測試。通過監測和記錄瓦斯繼電器的觸發時間和工作狀態等參數，可以評估瓦斯繼電器的響應速度、準確性和可靠性。
二、瓦斯繼電器綜合校驗平臺參數
額定功率 |
4.5 |
kw |
設備準確度
等級 |
不低于2.0 |
級 |
流速測量范
圍 |
25:0.6～4.0（自動)
50:0.6～3.0（自動)
80:0.6～2.0（自動) |
m/s |
流速小分
辨率 |
0.01 |
m/s |
容積測量范
圍 |
0～500 |
mL |
檢測繼電器 |
80系列:200×250 |
mm |
密封試驗壓力 |
0~20 |
Mpa |
密封試驗時
間 |
5一60可自行設置 |
|
操作方式 |
微機測控 |
|
顯示方式 |
配套數據處理工作站 |
|
打印方式 |
USB輸出，word報表打印 |
|
流速校驗方式 |
漸進式油流沖擊方式。 |
|
流速控制方式 |
微機控制流速自動遞增，確保流速增量穩
定，避免流速波動造成校驗結果不可靠。 |
|
油溫控制方式 |
設備具有油溫智能控制功能，避免因為油
溫異常導致校驗數據不準。 |
|
通訊方式 |
串口采用MODBUS協議。 |
|
校驗通道要求 |
三個獨立通道、測試管路與繼電器口徑一
致，非換管道和換端口。 |
|
多節點校驗功
能 |
5組接點的氣體繼電器可一次性校驗 |
|
快速校驗功能 |
重瓦斯流速值校驗速度可調 |
|
電子式氣體繼
電器校驗功能 |
具有輕瓦斯遠傳信號裝置示值誤差校準功
能 |
|
流速曲線顯示
功能 |
重瓦斯流速曲線可以實時顯示 |
|
反向油流沖擊
試驗功能 |
具有反向油流沖擊試驗功能 |
|
密封裝置性能 |
為保證對中和密封，應使用對中與密封性
良好的專用密封墊，避免測試過程中噴油。 |
|
對中功能 |
繼電器與測試通道無需人為調整即可對
中，避免手動調節對中誤差導致測試數據不準確 |
|
三、瓦斯繼電器綜合校驗平臺特點
具有人員操作安全防護功能，設備具有透明可視防護裝置。
具有過熱保護功能，避免校驗介質過熱分解產生有害物質，對操作人員和環境造成危害。
具有低液位保護功能，避免因液位低造成流速不穩導致校驗數據不準。
具有過熱保護功能，避免校驗介質過熱分解產生有害物質，對操作人員和環境造成危害。
