一、產品介紹:

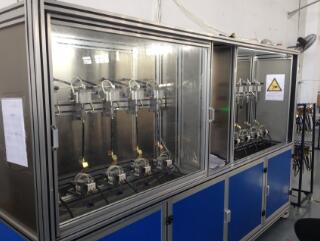

濟南思明特科技有限公司研發的四通閥綜合測試機主要用于檢測四通閥的內部滲漏試驗與壓力差試驗。專門用于檢測電磁四通換向閥的各項性能,設備以觸摸屏和PLC為控制核心,具備自動手動檢測功能。具有外形美觀大方,功能齊全,操作簡便等優點,設備的精度高,運行穩定可靠,檢測項目和步驟完全標準要求。 可以選擇 壓縮空氣或者氦氣氣密性檢測。其中氦氣檢測精度可以檢測微小泄漏。測試過程中,測試機會對四通閥施加不同的壓力和溫度條件,并測量閥門的開啟和關閉特性、流量、壓力等參數。
二、四通閥綜合測試機參數
測試壓力:0.1~13.0Mpa
測試介質:空氣、氮?dú)狻⒑?
動力源:壓縮空氣
試驗溫度:-10~40℃
濕度范圍:38~85%RH
試驗工位:?jiǎn)喂の?
小可檢漏率: 5×10-12Pa·m3/s
漏率顯示范圍: 1×10-3~1×10-12Pa·m3/s
啟動時間: ≤5min
響應時間: <2S
檢漏口高壓力: 300Pa
極限真空: 5×10-4Pa
三、四通閥綜合測試機特點
設備采用方鋼和鋼板焊接結構,主要有上下兩部分組成;上部為儀器顯示及電氣安裝區域,下部是管路安裝區域。整機外觀美觀大方,設計高度符合人機工程要求,操作簡單方便。
用手動調節調壓器使工件線圈電壓在要求范圍,手動按鈕電磁閥的得電和失電,從而控制排氣,合理走線,使設備整潔美觀;接地符合國家和行業相關標準。
滿足國家相關標準,可根據需求定制各參數。
