一、產品介紹:

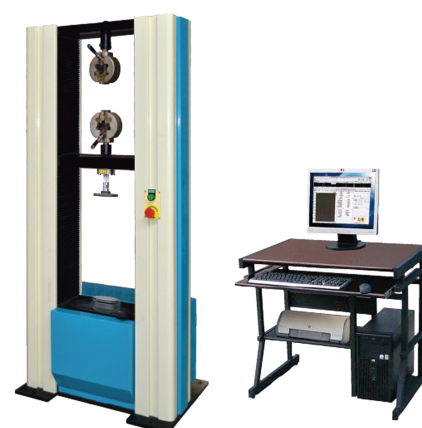

濟南思明特科技有限公司研發生產的制動軟管水煮拉伸試驗機應用于氣壓制動塑料軟管總成耐水煮張力性試驗,設備應滿足附件GB 16897?《制動軟管的結構、性能要求及試驗方法》 送審稿中8.3.19的試驗要求。
二、制動軟管水煮拉伸試驗機參數
1、試驗力:≥10kN;
2、示值精度等級:≤0.5級;
3、試驗力測量范圍:0.4%~100%;
4、試驗力示值相對誤差:≤±0.5%;
5、試驗力分辨率:試驗力的1/300000;
6、位移測量相對誤差:≤±0.5%FS;
7、位移測量分辨力:≤0.001mm
8、力控速率調節范圍: 0.01%~10%FS/S;
9、力控速率相對誤差:≤1%設定值;
10、位移速度調節范圍:0.005~500mm/min;
11、恒力、恒變形、恒位移控制范圍:1%~100%;
12、恒力、恒變形、恒位移控制精度:設定值≥10%FS時,設定值的±0.1%以內;設定值<10%FS時,設定值的±1%以內;
13、有效拉伸空間:≥900mm
14、有效拉伸寬度:≥420mm
15、儲水槽溫度范圍:RT~100℃
16、增加儲水槽可以做制動軟管加熱試驗。儲水槽中設有加熱管,可以對槽中蒸餾水加熱,控溫器加熱水至100℃,保持5 min~6 min切斷加熱電源,并提示操作者開始進行下一步試驗。
17、配備2個特制拉頭。上拉頭采用穿銷是結構,實現快速連接,下拉頭同時滿足水密封和承受拉力作用。
18、控制系統:計算機測控系統主要由測控軟件、硬件、伺服電機及驅動器、負荷傳感器、編碼器及計算機、打印機等組成。
三、制動軟管水煮拉伸試驗機特點
計算機控制系統,集成度高、性能穩定、調整方便??梢詫?duì)實驗數據進行實時采集,對實驗特性曲線實現實時動態顯示,試驗數據文件方便實現資源共享及網絡管理。
思明特?cái)?shù)據采集軟件可處理試驗力、位移、時間、變形的原始數據、曲線
軟件具有歷史測試數據演示功能。
具有機械限位和電氣保護雙重保護裝置,確保使用的安全性。
yeyashiyanji-y
燃燒室殼體液壓試驗設備適用于燃燒室殼體、尾管殼體等零部件的液壓試驗、液壓爆破、應變測試、位移測試工序。本試驗機以工控機為核心的測試單元模塊和計算機測試控制系統;主要電動柱塞泵、氣動增壓泵、壓力傳感器、高壓管路、高壓閥門、節流閥、安全閥、三通接頭、應力應變傳感器等附件。
濟南思明特科技有限公司研發的液壓加壓試驗臺主要用于試驗件提供產品要求的壓力。本試驗臺由油箱系統、過濾凈化系統、泵源系統、壓力調節系統、溫度調節系統、測控系統等組成。配置有軟件,設備控制方式可選擇人工控制與自動控制兩種工作方式。
高溫高壓井壁水化實驗裝置包括裂縫泄漏釜系統、流體壓力輸送和計算機控制裝置。該裝置可模擬溫度、壓力、滲透率等不同地層條件下可變或固定寬度裂縫的泄漏和堵塞過程,監測鉆井液泄漏率、堵塞帶承壓能力、裂縫寬度變化等關鍵參數,進行鉆井系統的壓力試驗。
導管氣密強度試驗臺用于氧氣系統導管氣密試驗及強度試驗,氣密試驗介質為壓縮氮?dú)?強度試驗介質為0.5%~1%重絡酸鉀溶液或自來水。氣密試驗壓力范圍應涵蓋0.1MPa-50MPa,強度試驗壓力范圍應涵蓋1MPa-50MPa。
電磁閥長周期壽命試驗機主要用于電磁閥的壽命試驗。本試驗機采用計算機操作,對試驗參數具有斷電記憶功能。試驗次數、動作頻率、工作電壓根據試驗實際需要可 調節??蛇M(jìn)行多工位試驗,每個工位有配套的夾具,每個工位的動作次數單獨記數。
氯化鈉氯化鎂介質慢應變速率應力腐蝕試驗機主要用于材料的應力腐蝕試驗裝置,采用控制軟件開發,可以實時采集相關數據,并存儲到計算機中,系統通過軟件實時采集數據。
|
