一、產品介紹
濟南思明特科技有限公司研發的直冷板流量阻力試驗臺用于直冷板的流量阻力試驗。檢測控制方式為計算機/手動控制的方式，主要是規定了散熱板流阻測試的壓力流量，流阻，系統流量，壓力差的檢測項目試驗項目。 在試驗過程中，系統內置的伺服控制系統可以對于壓力、流量、流阻進行系統內的輸出檢測和對比檢測，通過對于水冷板流阻測試的壓力流量，流阻，系統流量，壓力差的檢測項目試驗實現數據記錄和分析。
二、直冷板流量阻力試驗臺參數
試驗介質：水、乙二醇、防凍液等
介質溫度： -20~60C，定值控制，恒溫精度11C
流量：2~20Y/min.精度1%FS
交測量壓差范圍： 0.05~100Kpa
環境溫度：常溫
測試工位數量：1件
參照QCT 907-2013 ，采用50%體積濃度乙二醇水溶液，常溫下，流量為6、8、10、 12L/min (根據具體項目確定)的條件下水阻；低溫下( -15°C) ，流量為8L/min的條件下水阻(總成包括水冷連接管、法蘭盤及冷板芯體)。

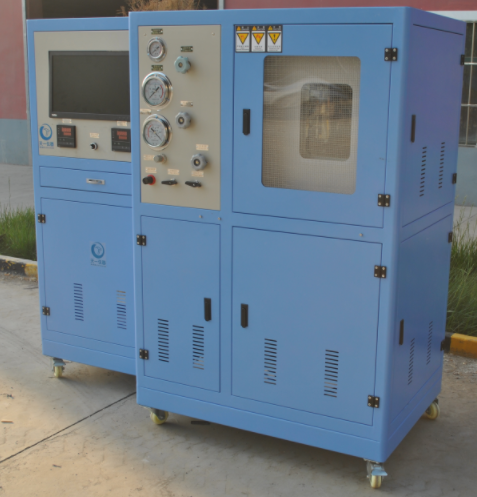

三、直冷板流量阻力試驗臺
具有流量不變的情況下，能夠顯示被測件進口處壓力、流阻和時間三者之間關系的曲線等功能；
可按要求對被試件進行壓力、流量和流阻性能測試；具有被測件流量、進口處壓力大小和保壓時間可調功能；
設備具有記錄檔次試驗出現的故障時間與性質，能夠對操作人員的操作進行自動記錄；設備能夠進行超量程報警，并能夠以手動和自動兩種方式進行斷電保護。
