一、產(chǎn)品介紹

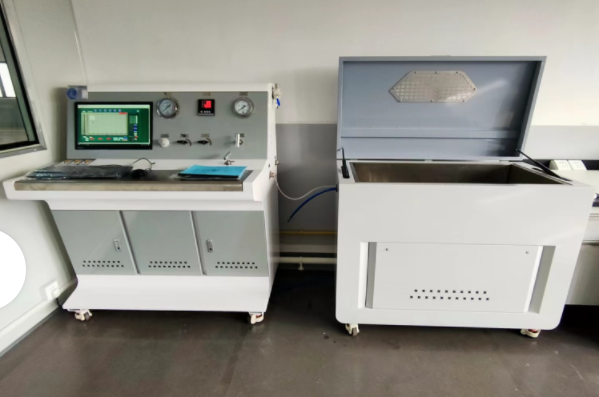

濟南思明特科技有限公司研發(fā)的直冷板內(nèi)部腐蝕試驗臺主要用于直冷板的內(nèi)部腐蝕試驗，測試試件在高溫帶壓帶流量介質(zhì)條件下長期運行對產(chǎn)品內(nèi)部的影響。計算機控制試驗過程，操作簡單，可以同時實現(xiàn)循環(huán)介質(zhì)壓力、溫度、流量的控制與監(jiān)測，可實現(xiàn)長期無故障運行。 廣泛應用于汽車制造、船舶制造、航空航天、石油化工、電力等領域，用于研究金屬材料的耐腐蝕性能及新產(chǎn)品開發(fā)過程中的質(zhì)量控制。
二、直冷板內(nèi)部腐蝕試驗臺參數(shù)
測試介質(zhì)：水、乙二醇、防凍液、DexCool (或類冷卻液和ASTM D1384腐蝕液混合液體(不含沙
溫度范圍： RT+20--125"C 設定
升溫速率： 1-2C /Min ;控制精度+2°C;
總流量范圍： 20-200L/min可調(diào);
流量測量精度：+1%FS，分辨率0.1L/Min
壓力范圍：0.5- 3Bar... (壓力流量 可同時控制)
環(huán)境溫度：常溫..不控制，
試驗間內(nèi)尺寸：長寬高.2.8*2.0*1.0M (可更改)
試驗件數(shù)：1~4件
三、直冷板內(nèi)部腐蝕試驗方法
混合液溫度：90±2℃
混合溶液流量：1.3L/s-1.6L/s
按照要求的流量運行76h，機停靜置8h為一個循環(huán)，停機期間進行溶液pH值檢查和補液，共計進行14個循環(huán)；溶液檢查分為pH值和外觀檢查，試驗過程中不允許出現(xiàn)±1以上的pH值變化，溶液外觀不允許出現(xiàn)混濁和沉淀。
內(nèi)腐蝕測試后進行爆破測試，按1bar速率加壓至2.0Bar（應無泄漏），繼續(xù)1bar速率加壓至失效，每次加壓保壓60s，記錄失效壓力及位置，不小于8bar。
混合液由40%防凍液和60%ASTM液溶組成(體積比)。
防凍液型號：45%的乙二醇防凍液，凍結(jié)溫度：-30℃，ATM溶液：由1L蒸餾水與148mg的硫酸鈉、165mg的氯化鈉和138mg的碳酸氫鈉配置。
qimishiyanji-q
|
