一、產品介紹:

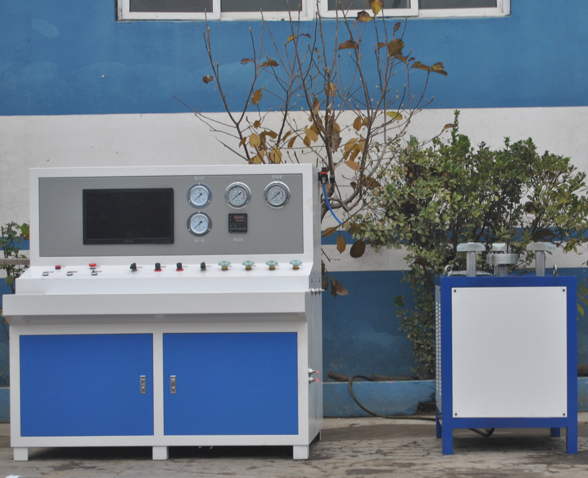

濟南思明特科技有限公司研發的DN200安全閥校驗臺采用高壓空氣為介質來檢驗安全閥的密封性能、起跳壓力、回座壓力等。本設備采用液壓夾緊雙座結構,電動雙向雙工位液壓泵站,配套空壓機。 使用安全閥檢驗臺可以對安全閥的流量特性、響應時間、漏氣情況等進行全面的檢測和評估,確保其在實際工作條件下能夠準確、可靠地發揮作用,有效保護設備和人員的安全。
二、DN200安全閥校驗臺特點
1、出口壓力無級可調,解決了高、中、低壓安全閥在同一校驗臺上校驗的問題;
2、下拉式夾緊,安全閥就位夾緊后不允許二次動作;
3、夾緊裝置可根據法蘭厚度上下動作可實現電動無級調節,滿足各厚度法蘭,操作
方便準確且大小閥座均可適應;
4、夾緊時調節操作不允許存在卡塞現象;
5、下拉式夾緊,作用力不允許在臺面,臺面只做承重;
6、必須配有中心定位塊,使安全閥安裝定位時,快捷準確,以便提高工作效率;
7、調校安全閥時,抱緊夾緊機構夾緊時不能產生晃動;
三、DN200安全閥校驗臺參數
高校驗壓力:32Mpa;
高夾緊力:300KN;
壓力校驗精度:0.4%;
使用溫度范圍:-20℃~60℃;
中口徑座:DN15~DN200;
大口徑座:DN250~DN400;
介 質:氮?dú)?、空氣;
夾緊方式:下拉式液壓夾緊;
液壓高工作壓力:30Mpa;
壓力表量程:1.6MPa、4MPa~16MPa、60MPa;
壓力表精度:0.4 級
femenshiyanji-f
儀表閥強度試驗機主要用于流量計殼體、截斷閥、止回閥、安全閥、調節閥、分流閥等儀表閥的耐壓強度試驗。在測試過程中,如果設備在保壓過程中發生泄漏,可以自動進行壓力補償,具有測試壓力穩定、壓力測試精度高等優點。
智能型水介質高壓安全閥校驗臺主要用于公稱壓力 PN≤160MPa 的高、中、低壓安全閥的密封性能、起跳壓力、回座壓力等性能測試。本設備采用工控軟件制作,壓力顯示數字化,自動識別、記錄整定壓力;測試數據自動進入數據庫;自動生成需方規定格式的 Excel 格式的安全閥校驗報告。
|
