核電站閥門水壓試驗機夾緊機構
|
| |
| |
| |
核電閥門水壓試驗控制臺
|
一、概述：
濟南思明特科技有限公司核電站用閥門水壓試驗機用于檢測核電閥門耐壓壓力，可計算機控制實驗壓力，保壓時間,控制升壓速率。主要以水為試驗介質，可對閥門對密封性檢測和耐水壓強度測試的功能。通過高壓泵將水或其他壓縮介質加壓后，通過管道輸送至被測試的閥門內，加壓至一定的壓力，以檢測其密封性能和耐壓強度?？蓪?shí)現自動保壓，自動升壓，自動降壓等功能。支持全過程一鍵操作。 電氣控制部分遵循電器行業標準，采用專用控制采集器，控制性能穩定可靠。
二、閥門水壓試驗機試驗標準 :
HAF003-1991 《核電廠質量保證安全規定》
HAF102-2004 《核電廠設計安全規定》
HAF601-2007 《民用核安全設備設計、制造、安裝和無損檢驗監督管理規定》
RCC-M 《壓水堆核島機械設計和建造規則》（2000版和2002補遺）
RCC-M D5000 RCC-M C5000 RCC-M F6610
三、閥門水壓試驗機設備特點
1、配置有計算機控制系統，可輕松實現輸出壓力 可調、可控。

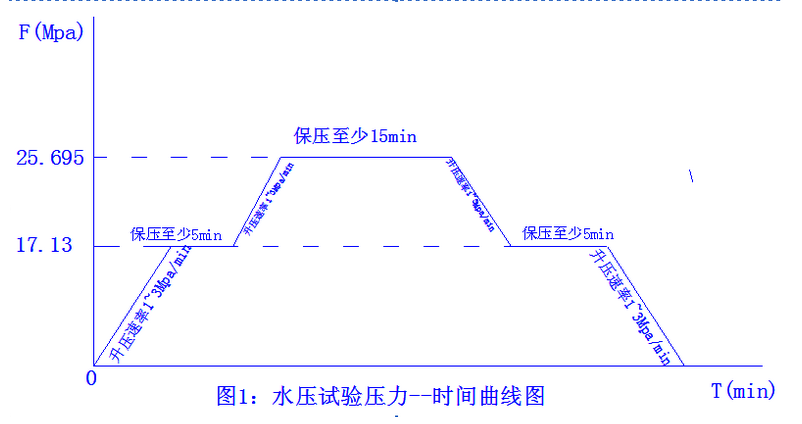

2、實時顯示壓力曲線，實驗完畢后輸出實驗報告。配置有思明特氣動增壓泵，可輕松實現壓力調節，自動保壓功能。
3、所有承壓部件無焊接連接，采用不銹鋼材質。
4、配置有自動夾緊機構，用于夾緊被測閥門，密封被測件。
1、試驗介質：A、B級水。
2、實驗壓力：70MPa。
3、控制方式：計算機。
6、系統配置有夾緊機構，自動夾緊。
7、實驗完畢后配置有吹掃機構，用于被測件內殘余水的清理。
五、核電閥門水壓試驗臺的典型應用
-
閥門生產廠家
- 閥門使用單位
-
閥門質檢單位
六、產品型號選擇
型號： |
試驗壓力 |
控制方式 |
試驗介質 |
| SUP_HFM_70 |
70MPa |
計算機 |
A、B級水 |
| SUP_HFM_50 |
50MPa |
計算機 |
A、B級水 |
可根據不同需要提供不同的壓力測試范圍產品
除此之外還提供核電管道、核電取樣冷卻器實驗設備
相關產品介紹
濟南思明特研發生產的呼吸閥實驗設備可用于檢測呼吸閥的實驗性能，呼吸閥試驗臺利用真空泵得到負壓壓力來檢測呼吸閥的吸入開啟壓力，利用空氣壓縮機得到正壓壓力來檢測呼吸閥的呼出開啟壓力，從而檢測出呼吸閥的吸入、呼出的壓力值是否符合標準（國標SY/T0511-1996），判定呼吸閥是否合格。可用于檢測油罐車的呼吸閥性能
點擊進入 呼吸閥試驗臺
通用閥門水壓試驗機
閥門水壓試驗機適用于各種型號的閥門的密封性、耐壓試驗。廣泛應用于質量檢測單位、產品質量檢測站、科研院校等各種閥門的生產、開發研究等領域。壓力試驗系統由加壓系統和控制、顯示系統組成。加壓系統主要由液體增壓泵等組成，主要完成系統的加壓和保壓工作，可確保長時間試驗的加壓及保壓?？刂?、顯示系統主要完成控制驅動氣體的壓力，控制卸壓，及時顯示壓力，控制加壓等工作
濟南思明特科技有限公司研發的海底閥校驗臺主要用于海底閥結構及材質檢測、兩個進氣口氣密封測試氣開口測試。 設備配置有自動夾緊裝置用于夾緊被測件。系統通過氣控方式或者手動方式夾緊。
參考標準：API 6DSS 水下管道閥門
海底閥校驗臺
濟南思明特科技有限公司研發的核電容器水壓試驗系統氣液增壓系統、壓力控制系統和視頻監控系統三部分組成，采用水或者油作為試壓介質，根據具體工況，可以實現不同壓力等級的水壓試驗。整個試驗過程全部電腦自動控制，所有的試驗設定和操作都可在自動控制臺完成，也可以手動遠程單獨控制各個閥門，實現全方位試壓的無人現場。
femenshiyanji-f
儀表閥強度試驗機主要用于流量計殼體、截?cái)嚅y、止回閥、安全閥、調節閥、分流閥等儀表閥的耐壓強度試驗。在測試過程中，如果設備在保壓過程中發生泄漏，可以自動進行壓力補償，具有測試壓力穩定、壓力測試精度高等優點。
智能型水介質高壓安全閥校驗臺主要用于公稱壓力 PN≤160MPa 的高、中、低壓安全閥的密封性能、起跳壓力、回座壓力等性能測試。本設備采用工控軟件制作，壓力顯示數字化，自動識別、記錄整定壓力；測試數據自動進入數據庫；自動生成需方規定格式的 Excel 格式的安全閥校驗報告。
濟南思明特科技有限公司研發的閥門試壓系統用于閥門水壓試驗的檢測設備。是根據井下作業試壓生產的需求，專門設計制造的，從設備的硬件到軟件，完全能夠滿足閥門等各種試壓件的試壓需求。
安全閥定壓校驗臺配氣體增壓系統，可直接將中壓氣體增至高壓，用于高壓氣體介質安全閥的校驗。雙座式氣動夾緊結構，操作方便、快捷。小口徑座卡腳采用同步聯動式偏心盤專利結構，校驗時不用放置中心墊。適應不同通徑，高效、方便、快捷。大口徑座具有根據不同口徑和壓力的夾緊力無級可調結構，適用中高壓安全閥的校驗。
緊急泄放裝置密封試驗機主要用于人孔蓋緊急泄放裝置的密封性能檢測。本試驗機PVC操作面板，壓力指針顯示，即時精確，方便用戶快捷查看壓力值。全套試驗由電腦控制。電腦顯示器顯示測量數據，也可以打印出試驗數據條。 系統配置有自動夾緊工裝，用于人孔蓋的自動裝夾密封，并配置有數據采集裝置用于產品的自動密封。
閥門壽命試驗機用于檢測閥門的使用壽命，可進行閥門的疲勞開關強度試驗，對于檢測閥門開關壽命有重要作用，閥門壽命試驗機從DN3-DN500,檢測壓力從0.2MPa到50MPa的壓力?？蛇M(jìn)行閥門的開關扭矩，閥門開關行程，閥門轉速進行設定。用于檢測壽命試驗
