一、應用范圍:
??????濟南思明特防噴器試驗平臺用于檢測防噴器的水壓耐壓強度實驗,設備試驗壓力包括35MPa,70MPa,105MPa,140MPa,210MPa等不同的試驗壓力,并配置有液壓自動夾緊工裝,設備壓力可計算機控制,并輸出試驗報告,保存試驗數據??筛鶕?jù)需要選擇遠程監控系統。可為包括普通防噴器、萬能防噴器和旋轉防噴器等產品型號的防噴器試壓。在試驗過程中,防噴器水壓試驗臺能夠精確控制壓力的大小和變化速度,以確保測試結果的準確性和可靠性。同時,試驗臺還配備了多種安全保護措施,如過壓保護、過載保護等,以確保試驗過程的安全可靠。
二、試驗標準 :
SY/T5053. 1 ~ 2000 防噴器及控制裝置,防噴器;
SY/T5127 ~ 2002 井口裝置和采油樹規范;
API Spec 16A /ISO 13533 鉆通設備規范;
API Spec 16C 節流和壓井管匯;
API Spec 6A /ISO 10423 采油樹和井口裝置。
公共安全行業標準及部對安全防范工程管理要求

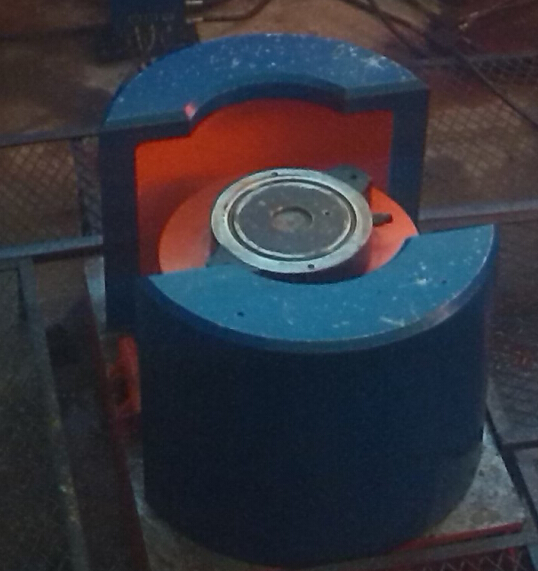

1、配置有自動液壓夾緊卡盤。可滿足不同型號的防噴器試壓。
2、試驗過程計算機控制。
3、采用水或油作為試壓介質,可以實現35MPa-280MPa之間不同壓力等級的水壓試驗。
4、試壓系統配置有液壓站用于提供夾緊動力。
5、整個試驗過程全部電腦自動控制,所有的試驗設定和操作都可在自動控制臺完成,也可以手動遠程單獨控制各個閥門,實現全方位試壓的無人
現場。
1、試驗用電:380v,20kw。
2、實驗壓力:140Mpa(壓力可調)
3、液壓卡盤夾緊油壓:10.5MPa。
4、工作介質:水/液壓油。
5、可根據需要配置有遠程視頻監控系統,用于遠程視頻監控。
五、型號選擇
型號: |
試驗壓力 |
控制方式 |
試驗介質 |
SUP_JKXT_35 |
35MPa |
手動/自動 |
水/液壓油 |
SUP_JKXT_70 |
70MPa |
手動/自動 |
水/液壓油 |
SUP_JKXT_105 |
105MPa |
手動/自動 |
水/液壓油 |
SUP_JKXT_140 |
140MPa |
手動/自動 |
水/液壓油 |
SUP_JKXT_210 |
210MPa |
手動/自動 |
水/液壓油 |
SUP_JKXT_280 |
280MPa |
手動/自動 |
水/液壓油 |
