1排水流量測試裝置見下圖。.
2地面排水流量測試時,地面排水淹沒水深應恒定在15mm和50mm,用流量顯示器直接讀出進水流量即為地漏排水流量。同樣試驗進行二次,二次誤差值不超過50mL/s.以二次平均值作為測試結果。

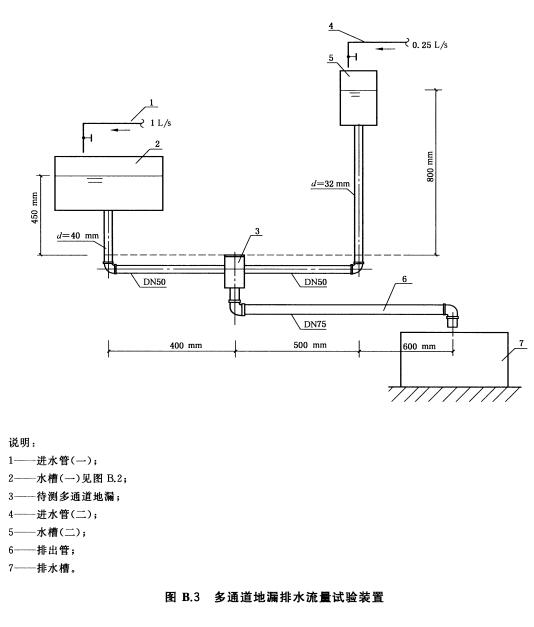

3多通道地漏排水流量試驗裝置見附錄B圖B.3。打開進水閥，向水槽1和水槽2分別注入(1士0.2)L/s和(0.25士0.05)L/s,保持地漏面不冒水,調節進水流量,維持60 s,此時兩個進水流量之和即為地漏排水流量。測兩次,以兩次平均值作為測試結果。
直通式地漏宜由箅子、本體、調節段、防水翼環和排出接口等組成。本體為塑料材質的地漏應帶有防水翼環。有水封地漏水封深度不應低于50mm,水封比不應小于1.0。地漏內構成水封的部件宜與地漏本體有固定結構。其最小水封容量應符合表2的規定。
|
