閥門水壓測試臺檢測原理:將產品兩側法蘭夾緊密封,注滿水,排空空氣,通過增壓泵注水增壓到指定壓力,保壓10分鐘。(上圖為手動裝置)
一、工況條件:
1、高測試內壓力:標準產品17MPa(class600等級壓力11MPa的1.5倍),特殊產品63MPa(設計壓力42MPa(Class2500)的1.5倍).首先保證標準產品需求。
2、注入介質:水
3、溫度:環境溫度(常溫)

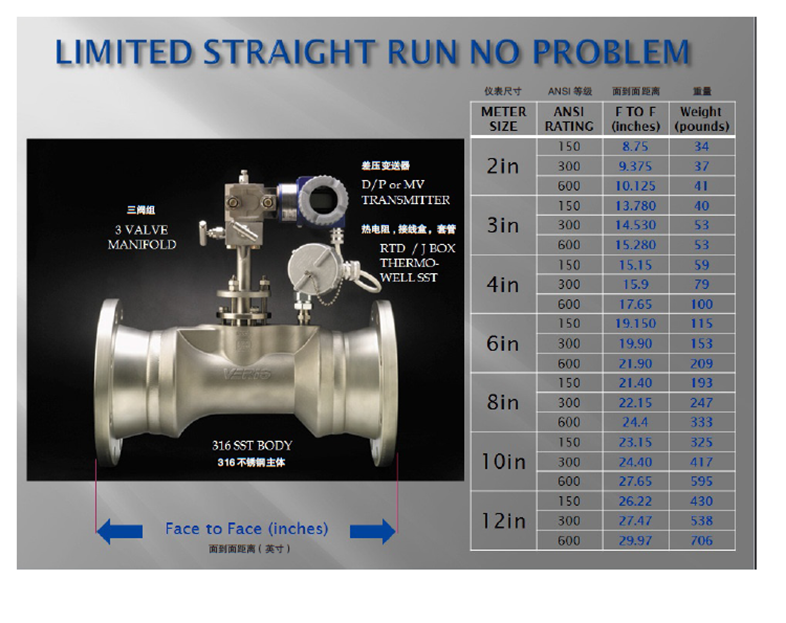

4、夾裝產品規格及FF值:見下圖表
5、密封面及法蘭規格:按ASME B16.5法蘭標準要求,尺寸規格及等級按下表。
兩側法蘭的平行度為0.762mm(不平行時還要求做到絕對的密封性)
二、水壓試驗臺自動裝置技術要求:
1、一機多用(適用下圖中所有產品),含液壓自動夾裝及自動增壓調壓設備。
2、自動液壓夾裝密封兩側法蘭,(壓緊力顯示)并可調節;
3、注水口取在兩側法蘭面任一面上,自動注水增壓,帶內壓表,可調允許壓力范圍的 值,能保壓。好具有自動計時功能。
4、兩側夾裝板密封面水紋線按ASME B16.5法蘭標準要求,密封面采用纏繞式墊片,匹配相應等級。(參考:因不需螺栓孔,兩側夾裝板可以統一按12”class600法蘭密封面(φ289mm)加工,這樣,12”class600以下法蘭均可用。)
5、設計高壓力按我們要求的水壓內壓力的1.5倍(少)。
6、常與水接觸的部件要求采用304材質?;蛴懈玫姆浪冷P措施。
