一、水壓測試系統的應用范圍:
???????
思明特石油鉆井測斜儀水壓試驗系統用于檢測測斜儀的外部承受壓力情況,通過建立外部模擬實驗艙,對被測產品進行壓力環境的外部模擬,設備采用計算機控制,并配置有實驗艙,可進行壓力200mpa的超高壓壓力的模擬測試。配備有密封夾緊工裝系統,可完成對多種不同尺寸的井下測斜儀、井下工具、深井信號發生器等深井儀器產品的殼體測試。

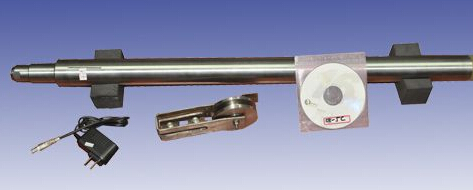

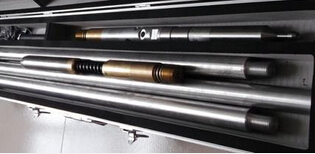

測斜儀
1)井下測斜儀水壓試驗系統可進行高壓、低壓試驗:可用于≥5MPa和≤200MPa的高低壓試驗;
2)泵與壓力倉之間管線用螺紋連接,可更換。
3)控制系統安全操作:控制系統,承壓系統分離,控制系統不帶壓。
4)排氣顯示:產品打壓前的壓力倉的排氣工序,設備可以直接顯示排氣是否徹底,如排氣未結束或排氣不徹底裝置自鎖,不可以進行下一步動作,并同時可警示試驗操作人員。
5)介質(切削液或其它對工件無腐蝕易清理的介質)可循環使用。要求溢出介質可自動回流到“水箱”中。
6)控制系統功能:在啟動打壓設備后,在泵工作階段(含排氣、升壓、保壓、泄壓階段),操作控制系統;可實現自動排氣、梯階升壓,梯階保壓,達到試驗階梯壓力可自動保壓,保壓結束可警示,可自動記錄全過程壓力曲線。
7)設備可實現自動和手動操作水壓試驗,自動和手動模式之間可以進行轉換。
三、井下鉆孔測量系統水壓試驗機技術參數
1、水壓試驗壓力:200MPa。
2、系統耗氣量:1.6Nm3/min
3、水壓測量精度:±0.5%FS。
4、水壓顯示精度:0.1MPa。
5、壓力實驗艙內徑尺寸:80mm。
6、保壓時間達到高壓力時,保壓30min
7、試驗環境溫度 5~40(℃)
9、每次試驗試件數量 1件或多件串聯,長度不大于1670mm。
四、型號選擇
