一、產品簡介?????

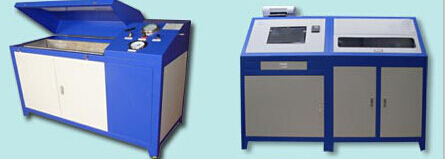

濟南思明特缸體爆破試驗臺,液壓爆破試驗裝置爆破試驗壓力0-150Mpa,主要用于對汽車缸體、汽車總成的液壓爆破試驗??蓪崿F(xiàn)壓力的無級調節,連續的液體輸出系統全部采用無焊連接,方便拆卸,重復使用,安全可靠。管路采用非焊式連接。測試流體系統和驅動流體系統分離,方便試驗溫度控制和測試介質多樣化。
二、缸體爆破試驗臺參數
1.爆破試驗的工作介質:水、
2.驅動空氣壓力:0.2-0.8MPa,流量:0.3-1立方/分鐘
3.實驗壓力:0-150Mpa
4.試驗工位:1
5.壓力控制精度:0.1Mpa
6.試驗的溫度:常溫,或高溫(需定制)
7.爆破測試操作方式:手動操作,電腦操作
8.曲線顯示:思明特自主研發的軟件可滿足不同場合應用,自動顯示曲線,記錄爆破壓力值
三、爆破試驗裝置特點和優勢
1.測試流體系統和驅動流體系統分離,試驗方便。
2.計算機控制可存儲各種數據,隨時打印中英文實驗報告
3.試驗臺液壓部件全部采用不銹鋼材質,保證測試結果的穩定性防止生銹。
4.試驗過程中可以 設定單段和多段保壓測試,也可以保壓后直接爆破,升壓速度能保持恒定,可實現無級調節
四、型號選擇
設備名稱 |
缸體爆破試驗臺_液壓爆破試驗裝置 |
設備型號 |
SUP_GTBP |
基本原理 |
根據被測件的不同壓力,高壓泵產生高壓液體,經過壓力控制系統,由高壓軟管輸送給試樣中,進行管材的長時間靜液壓試驗和爆破。 |
性能參數 |
爆破試驗壓力 |
0~150MPa(壓力可選) |
壓力顯示精度 |
試驗壓力值上限的+2%,下限的-1% |
壓力值分辨率 |
0.1MPa |
壓力傳感器精度 |
1HZ |
爆破測試介質 |
水或液壓油 |
操作方式 |
手動控制 ,電腦控制 |
試樣數量 |
1路控制試驗壓力和試驗時間 (路數可選) |
溫度范圍 |
平均差±1℃,偏差±2℃ |
試樣安裝方式 |
手動或自動夾緊 |
結構組成 |
動力系統,循環系統,壓力控制系統,工件安裝裝置,手動控制 ,電腦控制 |
