試驗項目的選擇
(1)所有閥門都必須進行殼體壓力(耐壓)試驗和密封試驗;
(2)有上密封結構的閥門,必須進行上密封試驗;
(3)閘閥、截止閥、旋塞閥、蝶閥、球閥、止回閥、柱塞閥、隔膜閥和低溫閥門常
溫下的密封試驗項目應當根據公稱直徑和公稱壓力,按下表的要求進行。

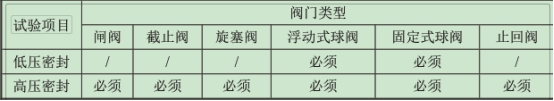

閥門和低溫閥門常溫下的壓力(耐壓)試驗與密封試驗項目
(DN≤100mm,PN≤25MPa 或 DN≥125mm,PN≤10MPa)

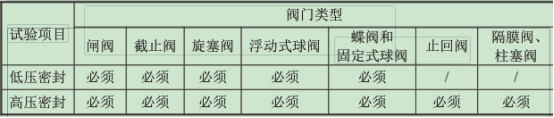

閥門和低溫閥門常溫下的壓力(耐壓)試驗與密封試驗項目 (DN≤100mm,PN>25MPa 或 DN≥125mm,PN>10MPa)
試驗方法:
殼體試驗
向已安裝好的閥門體腔加壓,閥門的兩端封閉,啟閉件部分開啟。除波紋管密封閥
門外,填料壓蓋壓緊并能保持試驗壓力,使填料箱部位受到試驗。
上密封試驗
具有上密封性能的閥門(波紋管閥門除外),在殼體試驗后都應進行上密封試驗。 閥門兩端封閉,向裝配好的閥門體腔內加壓,閥門應完全開啟。
高、低壓密封試驗
試驗順序是先高壓密封試驗后低壓密封試驗,并且符合以下要求:
(1)雙向密封的閥門(多通道閥和截止閥除外)分別在關閉閥門的每一端加壓,閥 蓋與密封面間的體腔內應充滿介質并加壓到試驗壓力,在另一端敞開通大氣檢查泄漏;
(2)單向密封并標有介質流動方向標志的閥門,向標有介質流動方向的進口端加壓, 在出口端檢查泄漏;
(3)彈性密封結構的蝶閥,不論是單向密封還是雙向密封,只需在不利密封的一 端加壓;金屬密封結構的蝶閥,按介質流向密封的一端加壓,在另一端檢查的泄漏;
(4)多通道密封的閥門試驗介質應依次從被密封的通道引入加壓,從填料箱處(此 時應未裝填料)或其他敞開的通道口來檢查密封面的泄漏;
(5)雙關雙斷的閥門試驗介質應依次從被密封的通道引入加壓,在閥體中腔引漏螺 栓孔處檢查密封面泄漏;
(6)特殊結構閥門其密封試驗的試驗方法按相關產品的標準要求。
