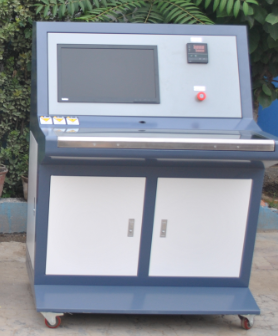

一、產品介紹
濟南思明特科技有限公司研發的構架氣密性試驗臺使用于焊接構架氣密性試驗，裝置包括施壓機構、控制反饋系統、人機交互終端、密封裝置、工件翻轉裝置等。裝置同時適用于氣壓試驗及水壓試驗。氣壓試驗標準為施壓 490kpa-500kpa，保證 5min 以上不得有泄露；水壓試驗在壓力區間1440kpa-1600kpa 內，保壓 5min 以上不得有泄露。
二、構架氣密性試驗臺特點
系統具備可視顯示系統，打印輸出設備。顯示裝置以壓力-時間曲線方式，實時顯示壓力變化情況，并最終可以打印出紙質文檔保存
系統具備數據存儲功能及人機交互界面，能保存試驗數據，也能輸入試驗內容信，輸入內容包括：構架編號、試驗時間、試驗者名稱、壓力曲線圖表等內容配備工件掃碼識別裝置。
氣壓壓力計量程為 1000kPa，精度不小于 10kPa，水壓壓力表量程為 2000kPa，精度不小于 10kPa，壓力表投入使用前必須鑒定、計量，并具有計量檢測單位的檢測合格報告。
施壓裝置與構架接口方便、快捷，滿足用戶所有車型構架接口需要，安全，密封裝置需保證壓力試驗時不泄露
三、構架氣密性試驗臺參數
試驗壓力：0.1~100.0bar
試驗介質：空氣、氮?dú)獾葰怏w介質
驅動氣源壓力：2~8bar
控制方式：手動控制/自動控制
介質溫度：常溫
試驗工位：多工位，定制
試驗時間：0~999h
壓力測量精度：±0.5%FS
qimishiyanji-q
氫能源汽車不銹鋼無縫管氣密試驗臺主要用于氫能源汽車無縫管、空調銅管、直縫鋼管等管材的氣密性檢測。本試驗機操作簡單方便，設有一鍵啟動功能，試件安裝后，只需按下一個按鈕，試驗軟件就會自動完成試驗。
濟南思明特科技有限公司研發的濾芯氣密性檢測儀主要用于金屬濾芯,活性炭濾芯,空氣濾芯等各類濾芯的氣密性檢測。本設備采用差壓檢測測試方法。設備能智能測試并判斷產品的密封性質量,測試參數及泄露部位可以方便的讀取。
低溫閥門密封件密封性能檢測設備臺主要由低溫試驗槽、介質控制系統、狀態檢測系統、低溫介質儲罐、試驗介質罐、低溫連接管道等組成。用于對閥門密封件密封性能的測試，尤其是低溫環境下的測試，可進行工裝和閥測試。本設備具備一些擴展功能，可進行其他設備低溫密封件的相關測試，例如低溫液壓油缸、 軍工設備等。
電器殼體防水試驗機主要用于防爆電器殼體、汽車燈具、防水條帶等各種防水、防滲漏有特別要求的產品和設備的防水檢測，以評價其抗水能力或密封性能，對其進行可靠性鑒定或驗收。
散熱器氣密檢測設備主要用于散熱器的氣密性檢測。本設備由PLC控制氣缸自動夾緊工件完成定位，定位牢固、準確，對工件無損傷。當操作者按下檢測開始按鈕后，工裝定位機構自動夾緊定位，定位點需要在水室兩端，防止檢測過程中對芯體的損傷。工裝配置位置傳感器，可以檢測芯體是否安放到位，若未安裝到位則工裝定位不動作，設備蜂鳴報警。
氫系統氣密性系統主要用于氫系統零部件的氣密性能檢測，采用氣動增壓泵，通過低壓壓縮空氣驅動，產生高壓氣體輸出，對測試件進行氣密封試驗。適用于大批量氣密檢測，在線自動化氣密性測試。 產品用于氫能源管路的氣密檢測。測試壓力80MPa。
塑料閥門密封性試驗機主要用于塑料電磁閥、塑料球閥、塑料呼吸閥、塑料背壓閥、塑料蝶閥、塑料閘閥、塑料截止閥等塑料閥門的密封檢測。具有多項自動安全保護及試驗異常報警，安全性極高。
空氣彈簧氣密試驗機主要由機體、氣路系統、檢測裝置和電氣控制系統組成.氣路系統包括壓力風源、氣路控制元件、管路等，設備自帶風源(移動空壓機)。電氣控制系統包括CPU中央處理器、按鍵開關及顯示器等。能對空氣彈簧進行氣密性試驗及保壓試驗。
氣密檢測設備主要用于各類閥門、管材、殼體、設備采用壓縮空氣或者氮?dú)庾鳛闅饷軝z測試驗介質，系統可以配置相關的氣密檢測的夾具用于被測件的密封檢測，并配置相應的試驗測試軟件用于實時顯示壓力曲線，輸出試驗報告，保存試測試數據。
|
