思明特氣體增壓設備主要由思明特空氣增壓泵(或者思明特氣體增壓泵)和儲氣罐組成。
標準配件包括:儲氣罐,調壓開關,二聯體,連接管路及接頭消音器等。
可選配件包括相應機箱,數顯壓力表等。

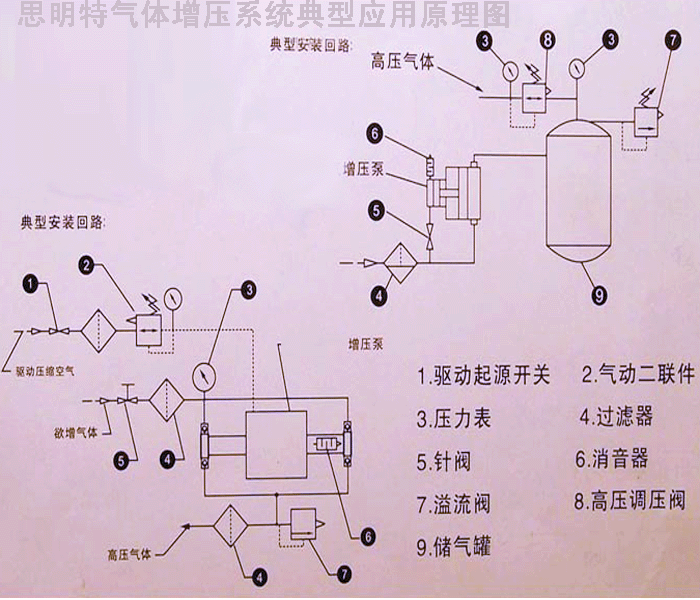

氣動增壓設備連接圖如下:
型號 |
增壓比 |
最大壓力 |
氣體出口壓力計算公式 |
最小進口壓力 |
最大流量L/min |
Ps |
Po |
QDDY-1 |
1:1 |
10bar |
8bar |
1*Pa |
0.1bar |
860 |
QDDY-2 |
2:1 |
10bar |
16bar |
2*Pa |
0.1bar |
420 |
QDDY-3 |
3:1 |
10bar |
24bar |
3*Pa |
0.1bar |
312 |
QDDY-4 |
4:1 |
10bar |
32bar |
4*Pa |
0.1bar |
260 |
QDDY-5 |
5:1 |
10bar |
40bar |
5*Pa |
0.1bar |
220 |
Pa=驅動氣壓 Ps=輸入氣壓 Po=輸出氣壓,流量為標態下流量,且要求驅動氣壓為8公斤
當被增壓的氣體為空氣時此時最終實現的氣體壓力為:驅動氣壓*增壓比
當被增壓的氣體為非空氣(如氮?dú)猓┳罱K實現的壓力為:驅動氣壓*增壓比+氮?dú)膺M(jìn)氣壓力
常用壓力單位換算:1bar=0.1MPa=1公斤=145psi
注:以上型號為常用型號,需要更高壓力可以換用思明特氣體增壓泵,詳細參數見氣體增壓泵。
