脈沖試驗
1高壓軟管組件的脈沖試驗
每種規格取6根直接頭和90°彎接頭組合的軟管組件進行下列脈沖試驗,其長度如表5規定。
a 2根軟管組件是經過油老化的,2根軟管組件是經過空氣老化的，另2根是未老化的。然后在室溫下施加表3規定的耐壓壓力,保壓5min。
b 然后將軟管組件加壓到21MPa。 室溫下保持此壓力,將軟管組件浸在濃度為3.5+0.1%的NaCl溶液中,浸8~ 10min,然后空氣吹干殘留物,吹1h。這個浸泡和空氣吹干的過程應至少重復50次。
注意:配制NaCl溶液的干NaCl中,NaI含量不應超過0.1%,雜質總量不超過0. 5%。
c 將試驗軟管組件連接到剛性支架上并彎成“U"型,彎曲頂點的彎曲半徑應符合表3規定。

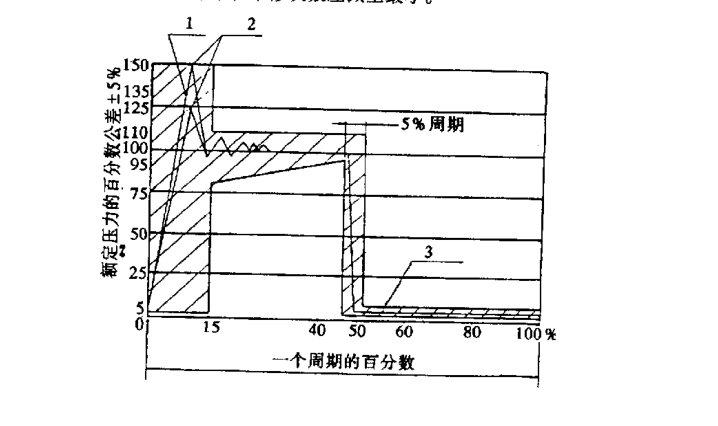

d脈沖圖形如圖3所示，用電子測量器來測量和控制脈沖壓力,其峰值壓力應為工作壓力的150%。脈沖試驗以每分鐘70土10次頻率進行。試驗液為4106潤滑油或X6D- 330高溫導熱油。溫度為180C,溫度在試驗歧管中測量。周圍環境溫度為180C，溫度在離軟管組件150mm處測量。
e在180C溫度的脈沖試驗至少要達到80%。在完成250,000次脈沖之前,軟管和接頭處出現任何泄漏現象均為失敗。
注意:試驗最好連續進行,停車和維修次數應減至最小。
中低壓軟管組件的脈沖試驗
每種規格取6根直接頭和90°彎接頭組合的軟管組件,其長度如表5規定,按下列步驟進行脈沖試驗。
a 2根軟管組件經過油老化,2根軟管組件經過空氣老化,另2根是未老化的,然后在室溫^下施加表3規定的耐壓壓力,保壓5min。
b規格為10和10以下軟管組件應以表3規定的最小彎曲半徑安裝在脈沖試驗機上。軟管組件兩端連接在固定的支架上,規格為16和16以上的軟管組件應直型安裝,而且一端不必固定。
c脈沖圖形如圖3所示，用電子測量器來測量和控制脈沖壓力,其脈沖峰值壓力為表3規定工作壓力的125%。脈沖試驗以每分種70士10次的頻率進行。軟管組件應經受100, 000次脈沖循環。試驗液和周圍空氣溫度應保持在180土6℃。
在完成100,000次脈沖之前,軟管組件出現任何泄漏現象、接頭脫落或其它故障均為失敗。
|
