試驗步驟
對于布置方式 1 密封, 試驗步驟如下:

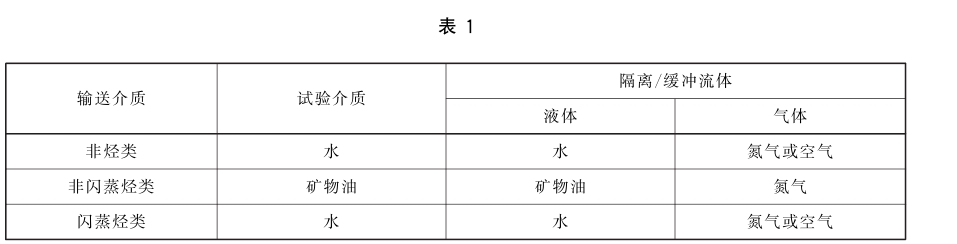

a )將模擬密封腔中充滿試驗介質;
b )將試驗介質的壓力和溫度調至規定值后, 開始記錄試驗時間, 并收集泄漏液, 保壓 15 min , 記錄壓力、溫度、泄漏量。
對于采用緩沖液的布置方式 2 ( 2CW-CW )密封, 試驗步驟如下:
a )按規定對內側密封進行單獨試驗(外側密封不通入緩沖液);
b )保持模擬密封腔中試驗介質的壓力和溫度不變, 將緩沖密封腔中充滿緩沖液;
c )將緩沖液的壓力調至規定值后, 開始記錄試驗時間, 并收集外側密封泄漏液, 保壓 15 min , 記錄壓力、溫度、泄漏量。
對于布置方式 2 ( 2CW-CS 、 2NC-CS )密封, 試驗步驟如下:
a )按規定對內側密封進行單獨試驗(外側密封不通入緩沖氣);
b )保持模擬密封腔中試驗介質的壓力和溫度不變, 將抑制密封腔中充滿緩沖氣;
c )將緩沖氣的壓力調至規定值后, 開始記錄試驗時間, 保壓 15 min , 每隔 5 min 記錄一次壓力、溫度、氣體泄漏量。
對于采用隔離液的布置方式 3 ( 3CW-FB 、 3CW-FF 、 3CW-BB )密封, 試驗步驟如下:
a )將模擬密封腔中充滿試驗介質, 隔離密封腔中充滿隔離液;
b )依次將隔離液壓力、試驗介質的壓力和溫度調至規定值后, 開始記錄試驗時間, 并收集泄漏液,保壓 15 min , 記錄壓力、溫度、泄漏量。
|
