流阻測量功能
本系統可實現對待測工件流道部分進行流阻測試，具體過程如下：
a、先對待測工件流道進行充水排氣，確認充滿水并排氣完成后，對進口端自動增壓，并穩定在要求的壓力值上，此壓力值波動范圍小于等于保壓值的1.5%。
b、通過手動控制流量調節閥對待測工件的出口流量進行控制，待流量穩定到要求的數值時，人工讀取待測工件進口端和出口端的實際壓力值（以數顯表形式展示）并記錄。
c、根據工藝試驗要求，系統通過手動調節流量調節閥來控制升、降流道出口端的實際流量值，并可穩定在要求的數值上，并人工讀取待測工件進口端和出口端的實際壓力值并記錄。流量穩定后，實際流量值波動范圍小于等于要求值的 1%。進口端高壓力值為 10MPa。
流量測量功能
本系統可實現對待測工件流道部分進行流量測試，具體過程如下：
a、待測工件的流道設計有進口端和出口端，先對工件流道進行充水排氣，確認充滿水并排氣完成后，對進口端自動增壓，并穩定在要求的壓力值上，此壓力值波動范圍小于等于保壓值的 1.5%。
b、待輸入端壓力穩定后，人工讀取工件流道出口端的實際流量值（以數顯表形式展示），并記錄。
c、根據工藝試驗要求，系統可通過手動控制升、降進口端的壓力值，并穩定保壓，波動范圍要求小于等于保壓值的 1.5%。進口端高壓力值為 10MPa

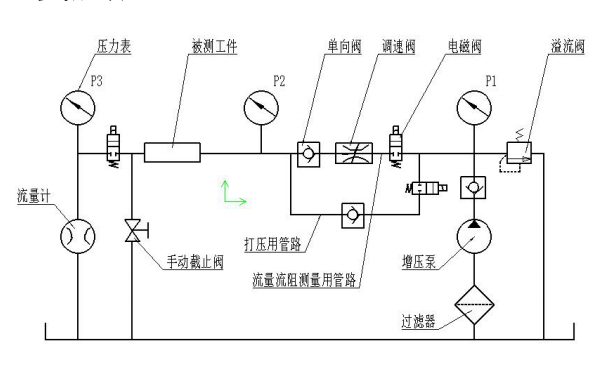

原理圖：
