一、應用范圍:
???????
濟南思明特離合器助力器耐久性試驗臺依據試驗方法參考企業標準QZZ11176-2006《重型載貨汽車液壓氣助力離合器助力缸技術條件》。在測試過程中,試驗臺會對離合器助力缸施加特定的負載,并模擬離合器的動作過程,如踩踏離合踏板等。通過長時間的連續測試,可以觀察離合器助力缸在重復負載下的性能表現,如是否出現泄漏、壓力損失過大或動作不靈敏等問題。
二、耐久性試驗臺工作原理
工作原理:氣源經過調壓閥和電磁閥控制,給離合總泵提供氣源,模擬人腳踩離合踏板動作,通過離合總泵油壓系統,使離合分泵氣動系統開啟,通過分泵頂桿帶動變速箱拔叉使變速箱一軸動作,實現變速箱換選檔。

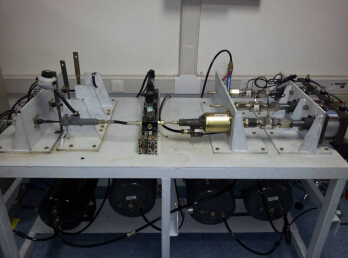

三、設備構成
本試驗臺分為兩部分,一部分用于進行離合分泵、總泵的耐久性試驗;第二部分主要通過離合分泵將變速箱連接起來,通過手動操作,實現離合系統的聯動,以實現培訓目的。
A、離合耐久性試驗臺由控制部分、臺架部分、傳感器部分和氣動部分組成。
(1)控制部分:分為系統的控制器、數據采集模塊及觸摸屏人機界面集成在柜體內,觸摸屏通過串口與PLC控制器進行通訊,實時顯示參數。
(2)臺架部分:由兩部分組成。一部分為變速箱臺架;二是離合系統臺架;其中變速箱臺架主要用于固定變速箱及換選擋軟軸;離合系統臺架,包括臺架主體、動作缸支架、離合器總泵支架、離合器助力缸支架、負載缸支架、閥塊支架、氣壓表支架、電磁閥支架及貯氣筒支架組成。
(3)傳感器部分:主要采集離合器總泵至分泵的液壓值,離合器助力缸的氣壓值,力傳感器及變送模塊采集離合器助力缸輸出端的負載力值,上述信號可實時傳輸給控制系統,便于查閱離合器助力缸的特性參數;
(4)氣動部分:包括氣源(輕卡部提供)、氣源處理器、調壓閥、二位五通電磁閥、氣缸限流器。
