裝置
試驗裝置主要包括以下幾個部分:壓力 源、儲油箱、壓力表、能垂直固定軟管組件以便在受控條件下加壓至兩接頭的夾具、-根精度為0.05mL的玻璃量管以測定軟管受壓膨脹時排出的液體體積。試驗液為12 #航空液壓油,如有需要還可以配備一些金屬堵塞。所有管子和接頭都應是光滑、無損、無凹陷,以便在每次試驗前很容易把所有空氣從裝置系統中排出。閥門應能承受試驗壓力而無泄漏。
裝置的校準
1本裝置在使用前應試驗一下，以確定其修正系數。即用一自由長度為305士6mm,外徑6.4mm的不銹鋼管組成的模擬軟管裝置加壓至軟管組件的工作壓力值。
2按C4部分的程序獲得三次膨脹后的量管讀數,精度為0.05mL。把這個讀數除以3,即得出修正系數,在試驗樣品時,從膨脹讀數中減去該修正系數。
程序
1如果本試驗所用的軟管組件在試驗前已用一介質受壓大于其工作壓力,則允許其恢復15min。

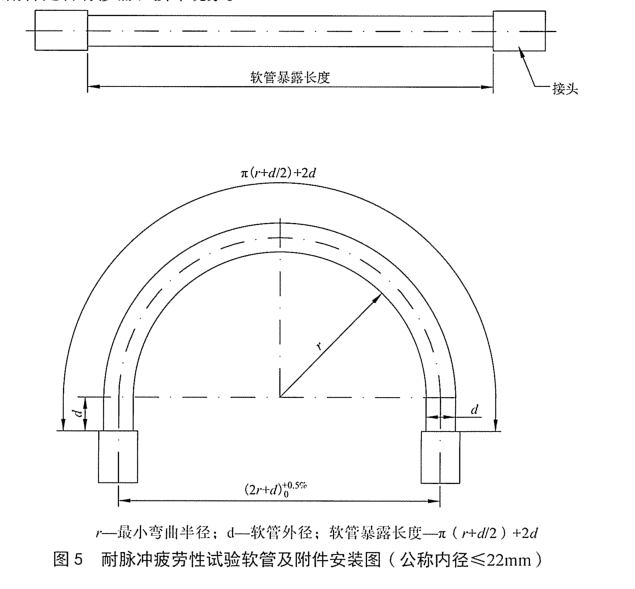

2仔細地將軟管組件擰接到接頭上,此接頭的密封應設計成與實際使用情況相仿。不要扭曲。軟管組件保持垂直,加壓時無拉伸現象出現。

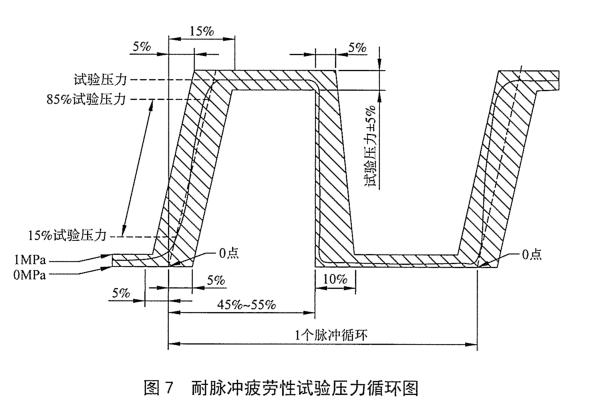

3把試驗介質(油)從儲油箱中流經軟管組件到達量管,以排出所有空氣。來回?fù)u動軟管組件,把氣泡排盡。讀出數值,并關閉通入量管的油閥,再對軟管組件施以工作壓力。保壓1min,軟管組件不得滲漏,然后完全打開通向量管的閥,卸除軟管組件內的壓力,此時液位上升。第二次讀出量管上刻度值,將量管第二次刻度值減去第一次刻度值,即為本次的容積膨脹值。
4重復兩次C4.3的程序,所得到的量管中的油是三次膨脹的總量。讀出該量管的讀數,精確至0.05mL。
5量管讀數除以 3再減去修正系數,即可得出容積膨脹值。該值再除以軟管的長度45.7cm,即可得出每厘米軟管的容積膨脹值。
|
