| 本文介紹了氣制動系統(tǒng)用尼龍管應(yīng)力開裂試驗方法。氣制動系統(tǒng)尼龍管應(yīng)力開裂爆破試驗是指當(dāng)有應(yīng)力存在下尼龍管受化學(xué)試劑作用發(fā)生的降解現(xiàn)象，最終導(dǎo)致尼龍管的損壞。
試驗?zāi)康模簻y試尼龍管的耐化學(xué)性。
試驗要求：
需準備六根相同尺寸的尼龍管。
溶液：50%水、50%混合物（配比：氯化銅30%、氯化鈉20%、氯化鉀20%、氯化鋅30%）
試驗步驟：

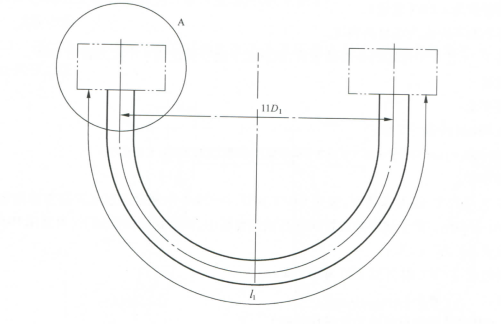

- 在環(huán)境溫度下把測試件浸入溶液中5分鐘，并且避免管件和溶液接觸。（如果所示）
- 取出測試件，放置于濕度大于85%，溫度60℃的環(huán)境下24小時，注意避免在管子上凝聚。
- 重復(fù)七次前兩個步驟，其中有一次步驟的時間為72h。
- 八次浸沒完成后，取出測試件放置24小時，檢查上試樣是否出現(xiàn)斷裂或者破裂現(xiàn)象。
- 最后進行常溫爆破試驗。
性能要求：
試驗完成后應(yīng)該無斷裂、破裂。
壓力單位的換算關(guān)系MPa，kPa，bar，psi
水壓與氣壓的壓縮率關(guān)系
水壓試驗與氣壓試驗的區(qū)別
|
