耐用性試驗

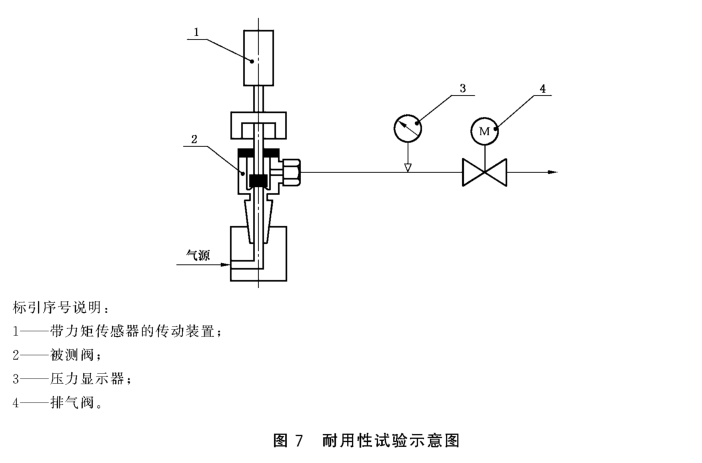

按圖7所示將閥裝在試驗裝置上,從閥進氣口充人氮氣或空氣至p。壓力,以圖8所示的循環方式進行以下步驟的試驗：
a)以表1中T.nn的力矩將閥關閉(排氣閥已關閉);
b) 保持6 s,檢測出氣口處的壓力傳感器,如壓力下降超過1 MPa,該試驗停止,為不合格;
c) 開啟排氣閥,將閥出氣口端的壓力降至大氣壓力,關閉排氣閥;
d) 保持6 s,檢測出氣口處的壓力傳感器,如壓力上升超過0.5 MPa,可加大關閉力矩,當力矩超過表1中的Teend,該試驗停止,為不合格;
e) 將閥開啟;
GB/T 15382- -2021
f)保持6s,待管路中的氣體靜止和溫度平衡。
閥在經過2000次循環次數后,檢查其結果是否符合5.3.6的規定。
注1:填料函密封式閥如出現外部泄漏,可在試驗過程中扳緊壓帽，繼續試驗。
注2:保壓閥在進行耐用性試驗前先解除余壓保持裝置的功能。
|
