試驗準備
1試驗前,根據要求的檢查結果,如果沒有潤滑脂或潤滑脂能承受p壓力,閥直接進行耐氧氣壓力激燃性試驗;如果潤滑脂不能承受p.壓力,則閥先按6.11的試驗方法進行2000次耐用性試驗,再.進行耐氧氣壓力激燃性試驗。
2試驗介質為純度≥99.5%的氧氣,其碳?xì)浠衔飸?yīng)符合GB/T 3863的規定,試驗壓力為pu，氧氣加溫至(60士3)°C。

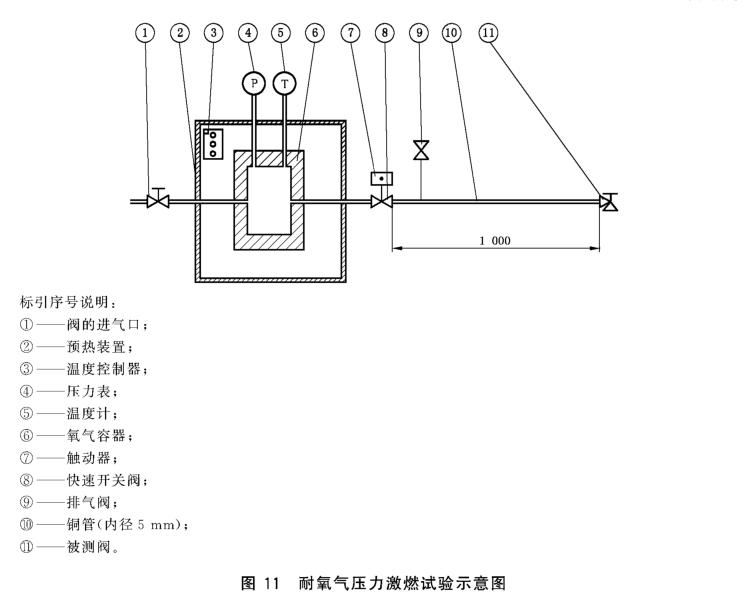

3試驗前應檢查耐氧氣壓力激燃性試驗裝置的升壓情況,在銅管的末端連接壓力傳感器,按圖11所示的試驗裝置,用溫度為(60土3)°C的氧氣進行0~pn壓力的模擬沖擊試驗,測得第一個壓力峰值的10%至第一個壓力峰值的90%之間的時間差(見圖10),且第一個壓力峰值不應超過110%的pw。
4每個實驗室由于設備的不同,實際的壓力-時間曲線可顯示為不同的波形,但應符合圖10的要求。
試驗程序
耐氧氣壓力激燃性試驗按以下步驟進行:
a) 按圖11所示將閥的進氣口與銅管相連接,關閉閥;
b) 用溫度為(60士3)C的氧氣通過啟動快速開關閥,經過內徑為5 mm,長1 000 mm的銅管直接
進人閥內,保持p.壓力3s以上;
c)關閉快速開關閥,通過排氣閥將閥及銅管內的壓力降至大氣壓,持續3s以上,該時間應保證
一個循環的總時間為30 s;
d) 重復上述b)、c)步驟20次;
e)將閥冷 卻至室溫;
f) 開啟閥,重復上述b).c).d)步驟。
通過.上述試驗后,將閥拆解，檢查其結果是否符合5.3.9 的規定。
|
