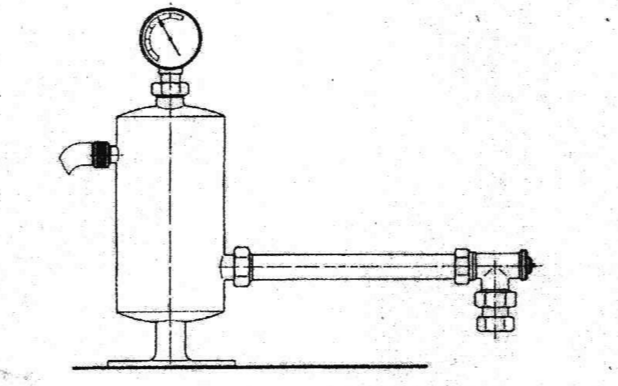

按照下圖進行測試,根據下表施加相應的扭矩以擰緊連接螺母并關閉供熱裝置側的閥門,同事根據制造商的說明施加相應的扭矩以擰緊其他的接頭。
使閥處于打開狀態,施加高于閥體公稱壓力一個等級的靜水壓,水溫:20±10℃,保壓1分鐘,檢查接頭盒閥體壁是否有泄漏。
尾端連接螺母擰緊扭矩 |
公稱尺寸 |
螺紋規格 |
擰緊扭矩(Nm) |
15mm銅管 |
|
40 |
DN8 |
1/4 |
40 |
DN10 |
3/8 |
40 |
DN15 |
1/2 |
60 |
DN20 |
3/4 |
80 |
DN25 |
1 |
100 |
通過保護蓋將閥機械關閉時的密封性:
只有當制造商說明能夠通過保護蓋將閥機械關閉時且保護蓋能夠承受其聲稱的壓力并時,才能進行該項測試。
將閥體組件安裝在試驗裝置中并使其供熱裝置側處于打開狀態,然后通過保護蓋將閥機關閉,施加制造商說明的靜水壓,水溫為20±10℃。保壓1分鐘,檢查閥盤處是否泄漏。
密封圈的密封性:
按照規定進行測試,使供熱裝置側處于關閉狀態,將閥浸入水中,施加20Kpa±10%的氣壓1分鐘后,使閥軸往復運動5次,檢查密封圈處是否有泄漏。
