1 按試驗方法試驗接頭總成泄漏。
2 按第試驗方法試驗接頭總成壓力降。
在按試驗方法規定的情況下，通過增加25個壓力降(在額定流量下)來確定沖擊試驗壓力。
注:如果額定流量沒有作規定，則使用表 1中規定的相對于接頭規格的額定流量。
4 將接頭安裝在試驗回路中。流量表可以從回路中拆除。
5 調節油液供給，以滿足符合圖7所示的壓力一時間曲線的釋放特性曲線。壓力測量點上部位置與下部位置之間的壓力差應等于20.3中所獲得的試驗壓力。一次流體釋放等于一次循環。在試驗報告中包括現行的壓力一時間曲線附件。
 圖

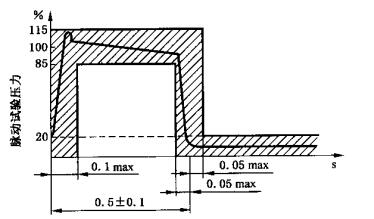

沖擊流動試驗用壓力一時間曲線
6 進行 100次循環。
7 在試驗系統中將接頭反向。調節油液釋放曲線以滿足 20. 3和 20.5的要求(必要時)。當接頭反向以后所測量的壓力降數值比接頭在其原來位置所測量的壓力降數值多 10%，則應進行調節是必要的。
8 在此流動方向進行 100次循環。
9 試驗接頭泄漏。
10試驗接頭壓力降。
11 在試驗報告中記錄以下試驗結果:
— 沖擊循環試驗前及試驗后的泄漏量;
— 沖擊循環試驗前及試驗后的壓力降;
— 用眼觀察由于脈沖循環試驗所引起的損害情況
