一、產品介紹:

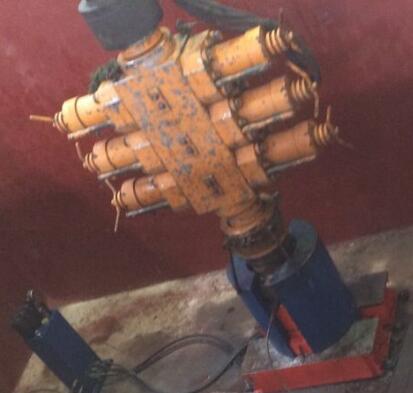

濟南思明特科技有限公司研發的防噴器水壓試驗臺主要用于防噴器的水壓試驗,通過對氣源壓力的調整,可以對輸出高液壓壓力進行無級調節。當驅動空氣壓力與輸出壓力平衡時,增壓系統可以根據需要選擇配置相應的計算機數據采集裝置用于實時采集時間-壓力曲線,并輸出實驗報告,保存試驗數據。在試驗過程中,防噴器被安裝在試驗臺上,然后通過向容器內注入高壓水來進行測試。試驗臺可以模擬不同的工作環境和條件,以測試防噴器在各種情況下的性能和密封性。本試驗機采用水作為試壓介質,可以實現210MPa不同壓力等級的水壓試驗。
二、防噴器水壓試驗臺特點
計算機自動生成壓力、時間曲線,實時顯示,并將各種數據存儲,隨時可打印出中英文檢驗報告,并且可以通過遠程視頻監控系統對整個試驗現場進行監控。
可以配置視頻監控系統用于被測件測試的視頻監控,錄像系統支持水平360°,垂直180°旋轉。
可以配置氣動、電動兩種工作打壓方案以及現場試壓以及工廠廠房?jī)?nèi)試壓。
三、防噴器水壓試驗臺性能參數
?
試驗壓力:0~218.0MPa 需要選擇相應的配置
驅動空氣壓力:0.2~0.7Mpa
壓力測量精度:±0.5%F.S
壓力控制精度:±1%F.S
試驗介質:清水
介質溫度:常溫
測試工位:1個
控制方式:自動控制
四、型號選擇
型號: |
試驗壓力 |
控制方式 |
介質 |
SUP_JKXT_35 |
35MPa |
手動/自動 |
水 |
SUP_JKXT_70 |
70MPa |
手動/自動 |
水 |
SUP_JKXT_105 |
105MPa |
手動/自動 |
水 |
SUP_JKXT_140 |
140MPa |
手動/自動 |
水 |
SUP_JKXT_210 |
210MPa |
手動/自動 |
水 |
SUP_JKXT_280 |
280MPa |
手動/自動 |
水 |
shiyouhangyeshiyanji-sy
高壓堵漏實驗儀主要用于模擬地層溫度、壓力等條件,記錄泄漏時間、泄漏量、泄漏時間和模擬泄漏層的泄漏狀態,靜態評價泥漿泄漏效果。通過泄漏試驗,研究了各種地層泄漏效果的不同泄漏。為防止鉆井工程泄漏,正確處理鉆井工程泄漏事故,提供了完整有效的科學依據。
井下工具試驗裝置針對連續油管高溫高壓井下工具測試要求而設計的專用裝置。它以一臺大功率變頻電機柱塞泵和三件工具測試儀器為核心通過PLC進行系統控制。主體分為連續油管井下工具試驗臺和模擬井下300℃高溫環境循環系統兩部分,采用人工上、下工具,自動夾裝,液壓推進等進行測試,評定工具的使用參數及維保狀況。
礫石充填防砂形態模擬實驗裝置用于高度模擬井下擠壓充填施工工況,研究礫石再不同的工藝情況下的形態,對施工工藝有進一步的參考,以及疏松砂巖儲層縱向非均質性對礫石層擠壓充填形態的影響,并根據實驗結果為不同條件下防砂井礫石充填作業的施工方案、產品優化提供作業依據。
