一、應用范圍:
???????
濟南思明特開發的溝槽式管接件密封及耐壓強度試驗機可以進行溝槽管的耐壓及密封強度測試,依據國標GB 5135.11-2006進行水壓試驗,可以計算機控制升壓速率不超過2MPa/min,高試驗壓力10MPa,可是用于溝槽管件的范圍為DN25-DN300。
二、設備構成
1.水壓試驗機打壓裝置,采用大流量增壓泵打壓。壓力10Mpa,可 調節。
2.安裝機構,試驗箱體,內部配有不銹鋼水槽,可以方便溝槽的放置。
3.水壓試驗控制裝置,可以精確控制升壓速率及升壓壓力,具有計算機控制功能。
4.充水裝置,快速大流量充水。

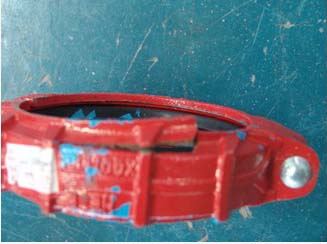

三、耐壓強度破壞試驗結果
1、配備控制裝置,可輕松實現輸出壓力、時間 可調、可控。
2、技術先進,結構設計合理??筛鶕?jù)需要更換不同的管道。
3、可配備自動數據采集系統,觀察壓力曲線,打印報告。保存壓力測試數據到excel表格。方便以后查閱。
1、數據記錄:可選擇人工記錄與電腦記錄。
2、壓力:10Mpa,壓力在一定范圍內可以調節。
3、時間控制:通過時間繼電器控制時間,達到一定壓力后自動卸壓。
4、工作介質:水。
5、可根據客戶需求配置數據采集系統
六、型號選擇
產品名稱 |
溝槽管件密封及強度試驗機 |
產品型號 |
SUP_GCXT |
基本原理 |
由增壓泵進行增壓,通過控制系統,對被測件施加規定的壓力,從而觀察溝槽管件的強度如何 |
性能參數 |
試驗壓力 |
0~10MPa(壓力可選) |
控壓精度 |
試驗壓力值上限的+2%,下限的-1% |
壓力值分辨率 |
0.1MPa |
壓力傳感器 |
試驗壓力采樣頻率1秒 |
試驗介質 |
水 |
壓力控制方式 |
計算機控制及手動控制 |
操作方式 |
手動控制 ,電腦控制 |
試驗標準 |
GB_5135.11-2006 |
時間控制 |
自動保壓,試驗完畢自動卸壓 |
試樣安裝方式 |
底座可根據需要進行液壓小車運送被測件 |
適用范圍 |
溝槽式管接件 |
