一、產品介紹

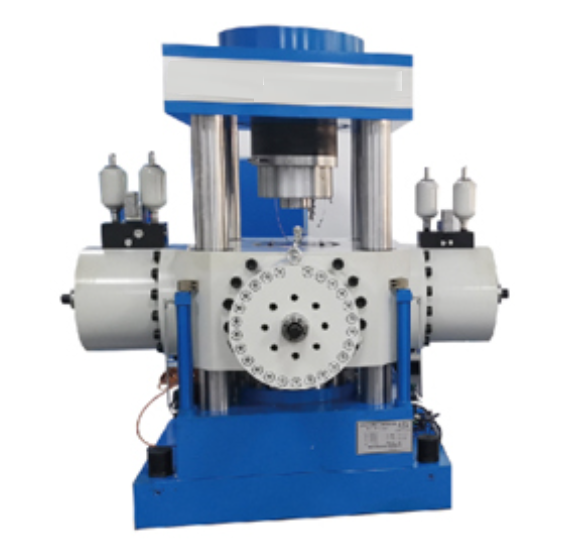

濟南思明特科技有限公司研發的高溫高壓三軸巖石綜合測試系統立體巖心模塊能夠模擬地下巖石所處的復雜應力環境,包括高溫和高壓條件。系統能夠同時施加軸壓、圍壓和孔隙水壓,模擬巖石在地下多向受力的實際情況。這種多向應力加載方式對于水壓致裂試驗尤為重要,因為水壓致裂正是利用流體在封閉鉆孔內施加壓力,使巖石在多向應力作用下發生破裂。
水力壓裂就利用底面高壓泵,通過井筒向油層擠注具有高粘度的壓裂液。當注入的壓裂液的速度超過油層的吸收能力時,則在井底油層上形成很高的壓力,當這種壓力超過井底附近油層巖石破裂壓力時,油層將被壓開并產生裂縫。這時,繼續不停地向油層擠注壓裂液,裂縫就會繼續向油層內部擴張。為了保持壓開的裂縫處于張開狀態,接著向油層擠入帶有支撐劑(通常石英砂)的攜砂液,攜砂液進入裂縫后,一方面可以使裂縫繼續向前延伸,另一方面可以使其不至于閉合。在接著注入頂替液,將井筒的攜砂液全部頂替入裂縫,用石英砂將裂縫支撐起來。最后,注入的高粘度壓裂液會自動降解排出井筒之外,在油層中留下一條或者多條長寬高不等的裂縫,使油層與井筒之間建立一條新的流體通道。壓裂之后,油氣井產量會大幅增長。
二、高溫高壓三軸巖石綜合測試系統立體巖心模塊特點
系統采用全數字式閉環微機伺服控制系統,通過自適應跟隨控制技術實現高精度的精確控制,確保試驗結果的準確性。
系統采用模塊化設計,可根據不同的試驗需求配置不同的作動器、液壓源、夾具及附件,方便靈活。
系統能夠完成多種巖石力學測試,包括單軸壓縮、三軸壓縮、孔隙水壓試驗等,滿足不同領域的研究需求。
系統配備多種安全保護措施,如緊急停止按鈕、限位保護等,確保試驗過程中的安全性和可靠性。
三、高溫高壓三軸巖石綜合測試系統立體巖心模塊參數
巖心尺寸:300x300x300mm
三軸液液壓壓力:50Mpa
控制精度:±0.1
加熱溫度:150℃
|
