一、產品介紹:

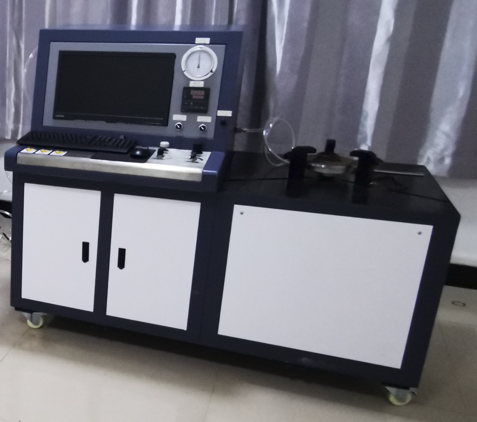

濟南思明特科技有限公司生產的緊急切斷閥試驗臺主要應用于汽車槽車、火車槽罐車緊急切斷閥強度及密封試驗以及動作性能測試。滿足TSG R7001-2013 《壓力容器定期檢驗規則》以及GB18564-2006《道路運輸液體危險貨物罐式車輛 第1部分 金屬常壓罐體技術要求》等標準要求。 具有自動化程度高、操作簡便、安全可靠等特點。它可以幫助研究人員更好地了解緊急切斷閥的工作特性和性能,為產品的改進和優化提供可靠的依據。
二、緊急切斷閥試驗臺參數
1、適用范圍:適用于螺紋及法蘭連接緊急切斷閥的強度及密封試驗以及動作性能、過流性能測試;
2、校驗通徑:DN10-DN300(強度、密封、動作性能),DN25-DN80(過流切斷性能測試);
3、校驗介質:壓縮氮?dú)?、空氣和水?
4、校驗壓力:不低于5Mpa;
5、校驗精度:0.2級、0.4級;
6、智能測控儀:采樣速率1000點/秒,MODBUS-RTU通訊協議6位數碼顯示。
7、卡緊方式:氣動卡緊(免螺栓連接),卡緊力20噸;
8、緩沖器腔體深度:≤300mm;
9、填充器調節范圍:10-70%;
10、供電方式:AC220V、DC24V供電,功耗小于100W;
11、工作溫度:-20~50℃;
12、工作濕度:50~90%RH;
13、重量:≤1600kg;
三、緊急切斷閥試驗臺特點
分體式結構,控制臺和操作臺相對獨立。校驗壓力表根據量程分為三檔1.0、2.5、10.0MPa,每檔雙表配置。
緊急切斷閥強度及密封試驗壓力可通過智能測控儀自動判斷和數碼顯示。
采用氣動全自動力卡緊方式(免螺栓連接)。緩沖器腔體帶可調式填充器,調節范圍為10-70%。校驗臺配備0.7MPa氣源接頭,手動油泵及接頭用于緊急切斷閥動作性能測試。
